Реле контроля трехфазного напряжения РКН-3-17-15 обнаружение коротких провалов (10мс)

РКН-3-17-15 АС230В/АС400В УХЛ4
стандарт
3070.00 руб. с НДС

спец.изделие
4238.00 руб. с НДС

спец.изделие
4238.00 руб. с НДС

РКН-3-17-15 АС58В/АС100В УХЛ2 спец.изделие
4238.00 руб. с НДС


  • Обнаружение провалов напряжения ниже установленного порога длительностью от 20мс
  • Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Не требует дополнительного напряжения питания

НАЗНАЧЕНИЕ РЕЛЕ
 Реле коротких провалов РКН-3-17-15 (далее устройство) предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз. Технические характеристики приведены в таблице ниже.

КОНСТРУКЦИЯ РЕЛЕ

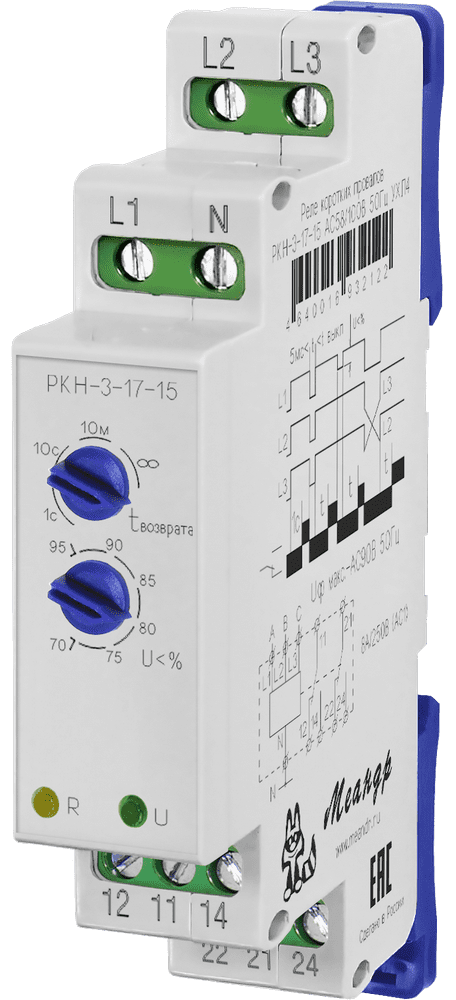

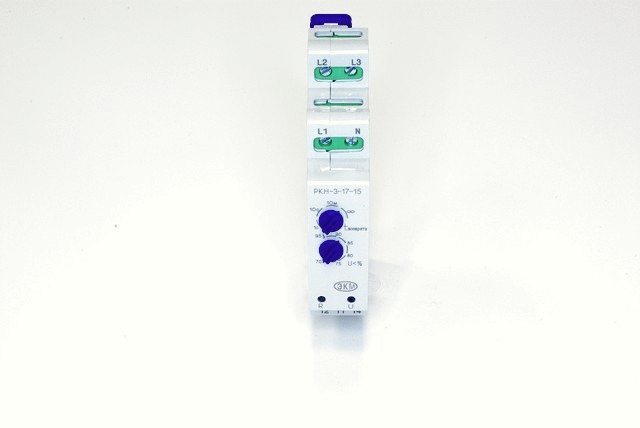

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715- 2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (рис. 3 руководства по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены: регулятор установки времени «t возврата», регулятор порога срабатывания на снижение напряжения «U<%», красный индикатор аварии сети «U<», жёлтый индикатор срабатывания встроенного реле «», красный индикатор режима «Память», три зелёных/красных индикатора фаз «L1», «L2», «L3» .


РАБОТА РЕЛЕ

   При подаче питания устройство начинает контролировать сетевое напряжение (устройство питается от контролируемой сети). Допустимым напряжением считается напряжение с прямым или обратным чередованием, фазным напряжением выше нижнего порога, допустимой частотой, отсутствием "слипания" фаз. Иное напряжение считается аварийным.
   После подачи питания, если напряжение допустимое, начинается отсчет времени включения t1. Если до окончания отсчета оно не станет аварийным, произойдет включение реле. При возникновении аварийного напряжения устройство сработает без задержки. После возврата напряжения к допустимому устройство начинает отсчет времени возврата (t возврата), по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится. Если регулятор tвозврата установлен в положение "Память", устройство после отключения реле останется в режиме памяти. Для сброса режима памяти требуется выключить и заново подать питание на устройство, либо установить tвозврата в другое положение и дождаться включения реле.
   Регулятор «U<%» задает порог срабатывания на снижение напряжения. Значения устанавливаются в процентах от номинального напряжения. t1 - 1 с для t возврата 1 с , 10 с для t возврата 10 с, 10 мин, "Память". Диаграмма работы устройства приведена на рис. ниже. Индикация работы устройства указана в таблице ниже.

   ВНИМАНИЕ:  Подключение нулевого провода к клемме N обязательно!

Вид аварии или состояние реле Состояние индикаторов
Напряжение на любой из фаз ниже порога срабатывания

индикаторы фаз включены красным на фазе/фазах с пониженным напряжением, индикатор аварии "U<" мигает

Активен режим «Память»

индикатор «Память» мигает

Нарушено чередование фаз

индикаторы фаз включены зеленым, индикаторы аварии "U<" и "Память" поочередно мигают

Слипание фаз

индикаторы аварийных фаз включены красным, индикатор аварии "U<" и индикатор «Память» одновременно медленно мигают

Выход частоты за допустимые пределы

индикаторы фаз включены зеленым, индикаторы аварии "U<" и "Память" одновременно быстро мигают

Реле включено

 Индикатор реле "" включен

Реле выключено

Индикатор реле "" выключен

Отсчет времени срабатывания реле

 Индикатор реле "" мигает


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-3-17-15

Параметр
Ед.изм.
РКН-3-17-15 AC58В/AC100В
РКН-3-17-15 AC230В/AC400В
Номинальное напряжение питания фазное/линейное Uном
В
58/100
230/400
Максимальное допустимое фазное/линейное напряжение
В
90/150
340/560
Частота напряжения питания Гц 45 ... 65
Погрешность порога срабатывания   ±5% от Uном
Погрешность установки порога срабатывания   ±5% от Uном
Гистерезис срабатывания В 12
Минимальная длительность обнаруживаемого провала напряжения мс 20
Диапазон регулирования порога срабатывания на снижение напряжения от Uном   70...95%
Время включения реле t1 при подаче напряжения питания с

1 с для t возврата 1с,
10 с для t возврата 10с, 10м, Память

Время готовности устройства к работе с 0.2
Потребляемая мощность, не более ВА 4
Количество и тип контактов   2 переключающие группы
Номинальный ток контактной группы А 8 (АС1) / 3.2 (АС3)
Максимальный суммарный ток групп контактов А 8 (АС1) / 3.2 (АС3)
Максимальное коммутируемое напряжение
В
250
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц  - 1 мин)
Механическая износостойкость, не менее
циклов
1х107
Электрическая износостойкость, не менее
циклов
1x105 (цикл Вкл. 1с. / Выкл. 9с)
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Диапазон рабочих температур 0C
-25…+55 (УХЛ4)
 -40…+55 (УХЛ2)
Температура хранения 0C -40...+70
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Относительная влажность воздуха
  80%
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 17.5 х 90 х 63
Масса
кг
0,08
Срок службы лет 10

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы реле РКН-3-17-15
t1 - время включения реле после подачи напряжения питания
- t возврата - время включения реле после возврата напряжения к допустимому

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКН-3-17-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм
