Контроль высоковольтных сетей

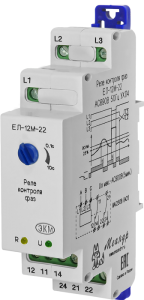

Реле контроля трехфазного напряжения РКФ-М06-11-14      Реле контроля трехфазного напряжения РКФ-М06-12-14   Реле контроля фаз ЕЛ-12М-22 (узкий корпус)

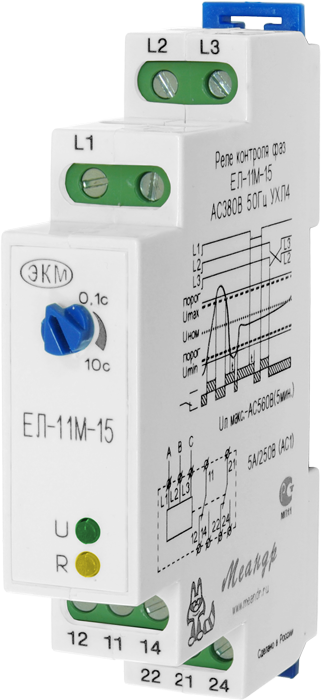

ЕЛ-11М-14 AC500В УХЛ4
1354.00 руб. с НДС

ЕЛ-11М-14 AC690В УХЛ4
1354.00 руб. с НДС

ЕЛ-11М-14 AC715В УХЛ2
по запросу

ЕЛ-11М-14 AC715В УХЛ4
1354.00 руб. с НДС

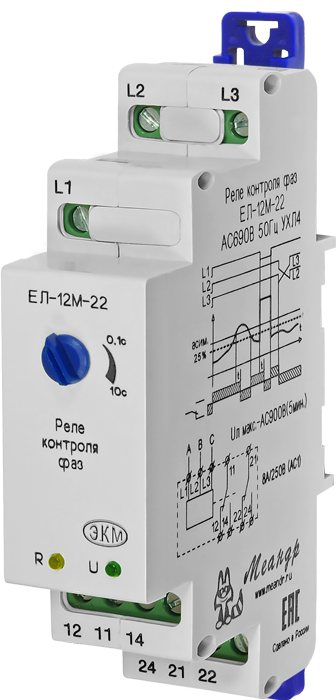

ЕЛ-12М-22 AC690В УХЛ4
ЕЛ-12М-14 AC690В УХЛ4
2760.00 руб. с НДС

ЕЛ-13М-14 AC500В УХЛ2
3507.00 руб. с НДС

ЕЛ-13М-14 AC690В УХЛ2
3507.00 руб. с НДС

ЕЛ-13М-14 AC715В УХЛ2
3507.00 руб. с НДС

РКФ-М04-1-14 AC690В УХЛ4
2572.00 руб. с НДС

РКФ-М04-1-14 AC715В УХЛ4
2572.00 руб. с НДС

РКФ-М06-12-14 AC500В УХЛ4
по запросу

РКФ-М06-12-14 AC690В УХЛ4
по запросу

РКФ-М07-1-14 AC690В УХЛ4
по запросу

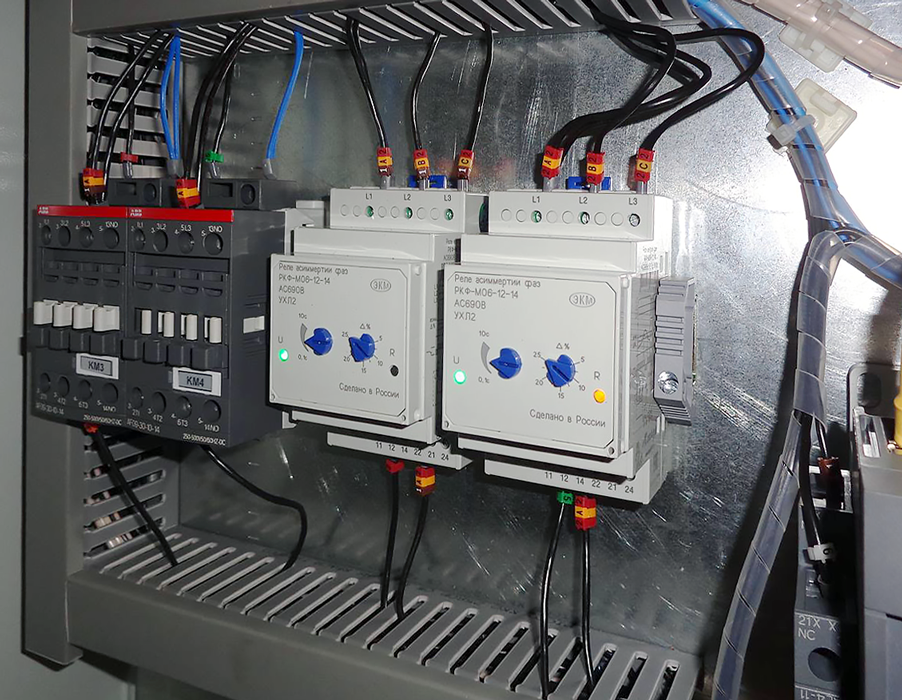

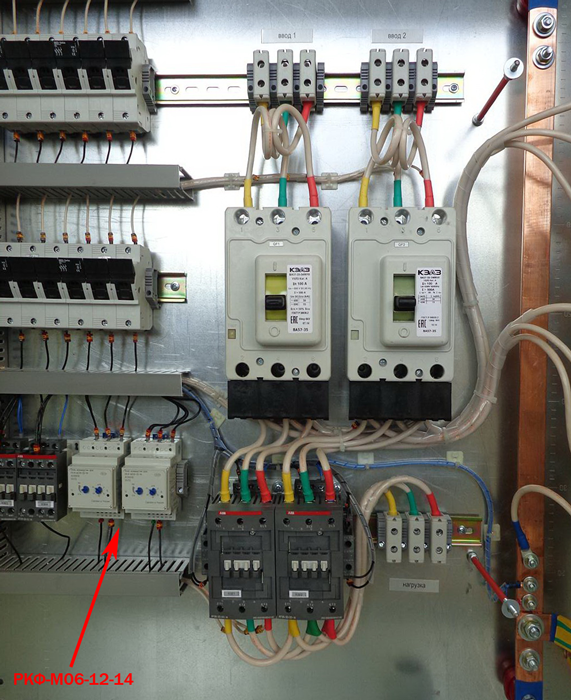

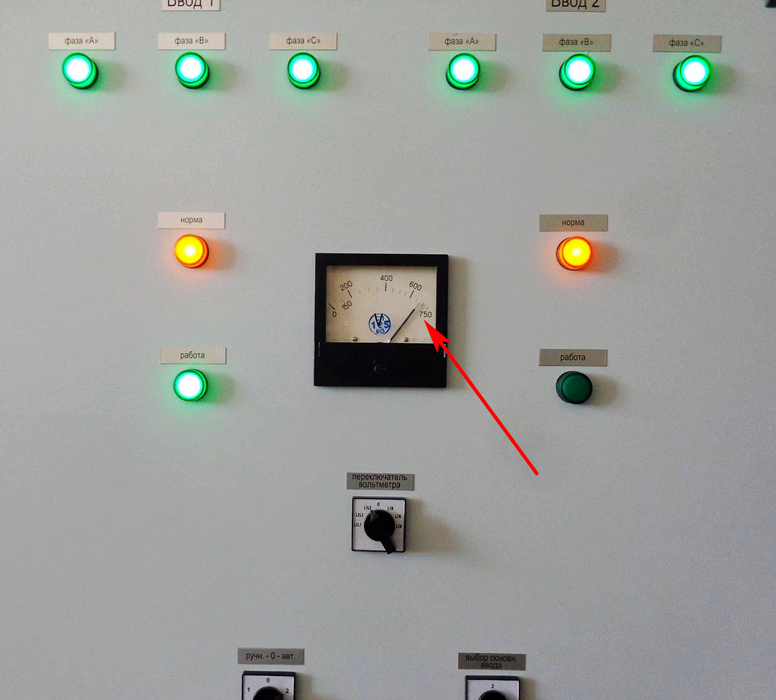

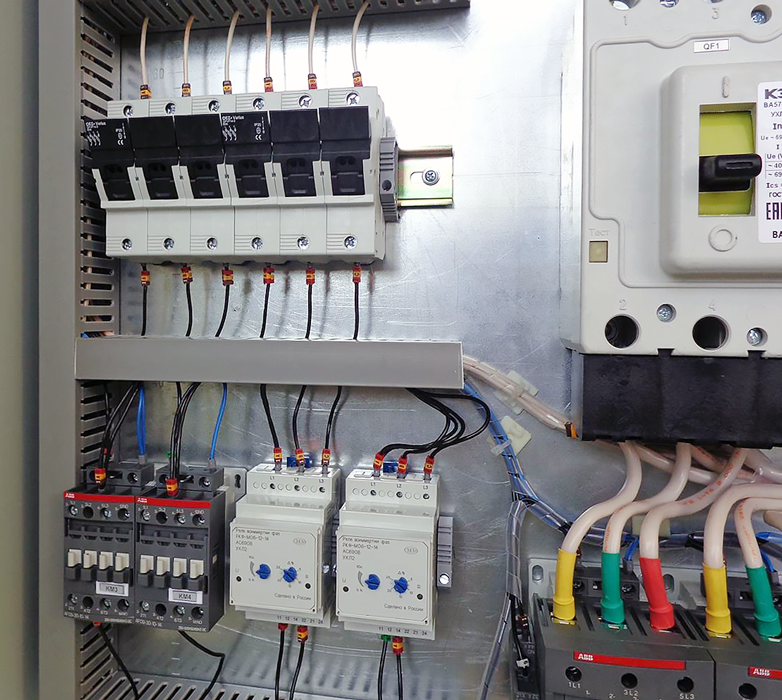

ФОТО применения реле контроля напряжения (АС690В) в щитах компании ООО "04кВ" (Санкт-Петербург)
Применение РКФ   Применение РКФ   Применение РКФ   Применение РКФ
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз

Функциональные отличия реле
Параметр/Наименование
ЕЛ-11М-14
ЕЛ-12М-14
ЕЛ-12М-22
ЕЛ-13М-14
РКФ-М04-1-14
РКФ-М06-12-14
РКФ-М07-1-14
Фиксированный порог срабатывания на снижение напряжения 0,8Uном
+





Срабатывание при асимметрии фаз
>30%
>25%
>25±2%

5%...25%

Контроль напряжения рекуперации до 95%




+

Задержка срабатывания
0,1-10с
0,1-10с
0,15с

0,1-10с


НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролируют порядок чередования фаз, обрыв фаз, «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Для установки реле ЕЛ-12М-22 на ровную поверхность, замки необходимо раздвинуть.Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434-83.

РАБОТА РЕЛЕ
 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
 При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 - 12 и 21 - 22 размыкаются, контакты 11 - 14 и 21 - 24 замыкаются), загорается индикатор реле «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, исполнительное реле выключается через время t, установленное пользователем. При возвращении параметров в норму исполнительное реле включается без задержки, установленной пользователем.

 ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.

Общие технические данные о реле
Параметр
Ед.изм.
ЕЛ-11М-14, ЕЛ-12М-22, ЕЛ-12М-14, РКФ-М06-12-14
ЕЛ-13М-14
Время выключения встроенного реле при:
Обрыве одной фазы
с
0,1-10
0,15
Обрыве двух или трёх фаз
с
0,1
0,15
Обратном порядке чередования фаз
с
0,1
0,15
«Слипании» фаз
с
0,1-10
0,15
Превышении напряжения выше 1,3Uном ± 5%Uном
с
0,1
0,15
Минимальное синфазное напряжение включения от Uном
В
0,85
Гистерезис напряжения порога срабатывания
%
0,05Uном
Погрешность времени срабатывания, не более
%
± 10
Количество и тип контактов

2 переключающие группы
Максимальное коммутируемое напряжение
В
400
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Диапазон рабочих температур (по исполнениям)
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный

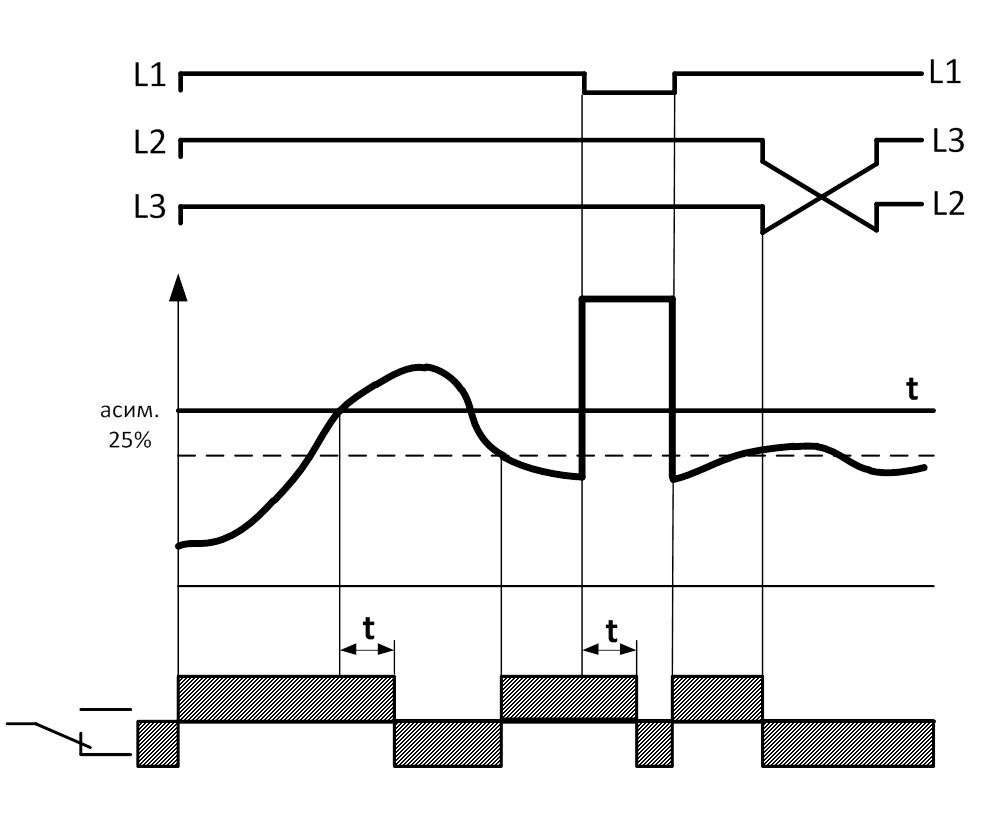

ДИАГРАММА РАБОТЫ РЕЛЕ ЕЛ-11М-14, ЕЛ-12М-22, ЕЛ-12М-14, РКФ-М06-12-14
Диаграмма работы ЕЛ-11М-14, ЕЛ-12М-15, РКФ-М06-12-14

ДИАГРАММА РАБОТЫ РЕЛЕ ЕЛ-13М-14
Диаграмма работы ЕЛ-13М-14

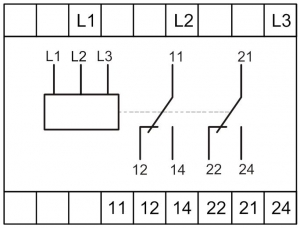

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения ЕЛ-11М-14, ЕЛ-12М-14, РКФ-М06-12-14

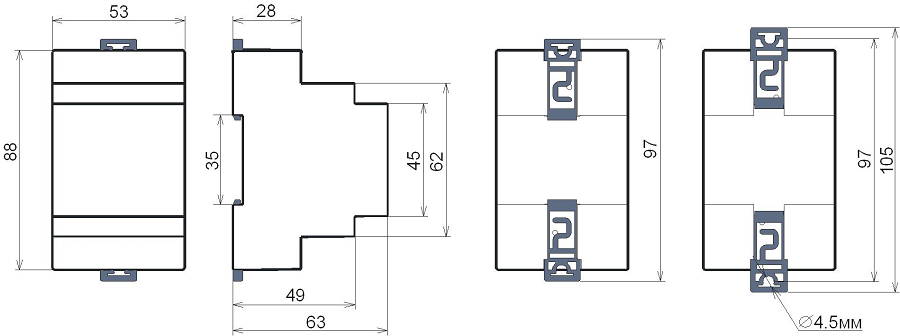

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ ЕЛ-11М-14, ЕЛ-12М-14, РКФ-М06-12-14
Габариты ЕЛ-11М-14, ЕЛ-12М-14, РКФ-М06-12-14

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ ЕЛ-12М-22
Габариты 22*93*62 (1)

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ЕЛ-11М-14 AC500В УХЛ4
4640016934232


ЕЛ-11М-14 АС690В УХЛ4
4640016934249
ЕЛ-11М-14 AC715В УХЛ4
4640016934263
ЕЛ-11М-14 AC715В УХЛ2
4640016934256
ЕЛ-12М-22 AC690В УХЛ4 4640016936724


ЕЛ-12М-14 АС690В УХЛ4
4640016934362
ЕЛ-13М-14 АС500В УХЛ2
4640016934454
 Скачать
02.03.2015
ЕЛ-13М-14 АС690В УХЛ2
4640016934461
ЕЛ-13М-14 AC715В УХЛ2
4640016934478
РКФ-М04-1-14 AC690В УХЛ4
4640016934546




РКФ-М04-1-14 AC715В УХЛ4
4640016934553
РКФ-М06-12-14 AC500В УХЛ4
4640016934829
04.06.2015
РКФ-М06-12-14 AC690В УХЛ4
4640016934836
