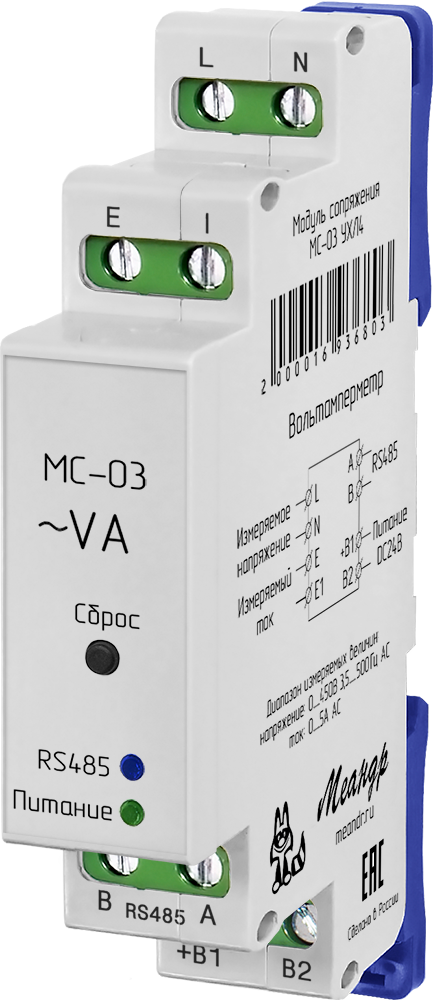

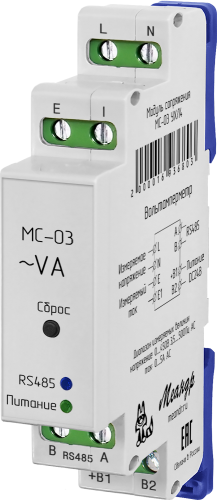

МС-03 Вольтамперметр
 |
| МС-03 УХЛ2 | спец. |
4830.00 руб. с НДС
|
| МС-03 УХЛ4 | стандарт |
3500.00 руб. с НДС
|
НАЗНАЧЕНИЕ
Модуль сопряжения МС-03 (далее устройство) предназначено для измерения напряжения и тока в сети.
Считывание результатов измерений и настройка осуществляются через интерфейс RS-485 по протоколу Modbus RTU.
КОНСТРУКЦИЯ
Устройство выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости (см. рис. 3 руководства по эксплуатации).
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

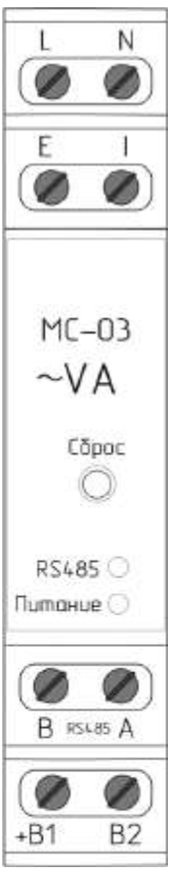

На лицевой панели устройства расположены:
- Кнопка Сброс. Для установки заводских настроек скорости порта и адреса.
- Индикатор RS485, синий. Мерцает при передаче данных устройством.
- Индикатор U, зелёный.
Светится при наличии питания. Устройство содержит независимые входы измерения напряжения и проходящего тока. Клеммы канала тока подключены к встроенному измерительному трансформатору.

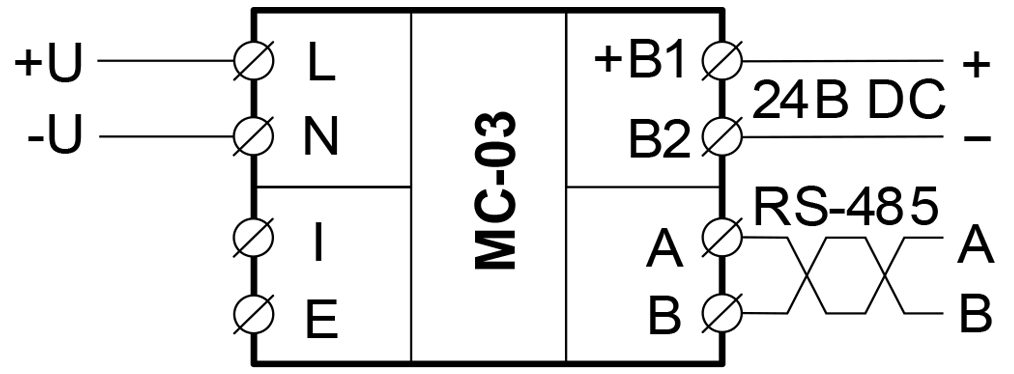

ПОДКЛЮЧЕНИЕ
При соответствующем подключении устройство измеряет параметры одной (рисунок слева) или разных цепей (сетей) (рисунок справа).
 |
 |
|
B2 и +B1 Питание.
24 DC. Клемма "+B1" подключается к "+" источника питания.
Питание гальванически развязано от цепей измерения и интерфейса.
N и L Вход измерения напряжения.
E и E1 Вход измерения тока.
Клеммы гальванически развязаны от остальных цепей.
A, B Шина RS-485.
Подключать соблюдая требования стандарта RS-485.
Rn Нагрузка, в цепи которой измеряется ток.
|
 |
ИЗМЕРЕНИЯ
Устройство непрерывно производит измерения на входах напряжения и тока по текущими настройками. Настройки определяются значением соответствующих регистров Modbus (см. табл. 2 руководства по эксплуатации).
После окончания измерения, его результаты записываются в соответствующие регистры, счетчик измерений входа увеличивается.
Измерения производятся в 2 режимах, определяемых значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 2 руководства по эксплуатации).
по Периодам.
Измеряются:
- Напряжение/Ток;
- Частота.
Период измерения фиксированный: 300мс (анализируется целое количество периодов).
по Времени усреднения.
Режим используется для измерений при напряжении любой формы.
Измерение происходит без синхронизации с сетевым напряжением.
Длительность измерения Tизм определяется регистром R104
Измеряются:
- Напряжение/Ток за выбранный период Тизм.
Для каждого входа можно установить свой режим.
ВНИМАНИЕ! Первый результат после смены режима может быть недостоверным.
ПАРАМЕТРЫ ПОРТА MODBUS RTU
|
Режим Modbus Количество битов данных Четность Стартовых бит Стоповых бит Скорости передачи Адрес устройства Modbus |
Slave 8 Even 1 1 Определяется R101 Определяется R100 |
СБРОС СКОРОСТИ ПОРТА И АДРЕСА MODBUS УСТРОЙСТВА К ЗАВОДСКИМ НАСТРОЙКАМ.
- Отключите устройство от питания.
- Нажмите и удерживайте кнопку "Сброс".
- Подайте питание.
- Через 2-е секунды устройство установит скорость и адрес по умолчанию (см. табл. 2 руководства по эксплуатации) и 3 раза мигнёт всеми индикаторами. Остальные регистры остаются без изменений.
- Отпустите кнопку.
- Устройство готово к работе с обновлёнными параметрами скорости и адреса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Ед. изм. | Значение |
| Напряжение питания DC | В | 22 ... 26 |
| Мощность потребления, не более | Вт | 1 |
| Развязка гальваническая Питание - Остальные клеммы | Да | |
| Входов измерения | 2 (Напряжение, Ток) | |
| Период измерения режим: по Периодам | с | 0.3 |
| Период измерения режим: по Времени | с | 1, 2, ..., 100. |
| Напряжение измеряемое | В | 20 ... 450 |
| Погрешность измерения напряжения, не более | В | 2%+1 (AC 45...65Гц) |
| Ток измеряемый | А | 0.2 ... 5.01) |
| Погрешность измерения тока, не более | А | 2%+0.01 (AC 45...65Гц) |
| Частота измеряемая | Гц | 3.5 ... 500.0 |
| Погрешность измерения частоты, не более | Гц | 0.1%+0.1 |
| Интерфейс | RS-485 | |
| Скорость передачи данных | бит/c | 9'600, 14'400, 19'200, 28'800, 38'400, 57'600, 76'800, 115'200. |
| Сопротивление входное, не менее | кОм | 7 |
| Терминатор линии встроенный | отсутствует | |
| Протокол | Modbus RTU | |
| Время готовности, не более | мс | 600 |
| Напряжение входа L - N, не более | В | 450 AC |
| Ток входа E - E1, не более | А | 5.01) |
| Напряжение Питание - другие клеммы, не более | В | 1000 |
| Напряжение Клеммы (E-E1) - другие клеммы, не более | В | 2000 |
| Напряжение Вход (L-N) - RS-485 (A, B), не более | В | 1000 AC |
| Напряжение на входе L-N, не более | В | 450 AC |
| Сопротивление входа L-N, не менее | МОм | 1.5 |
| Сопротивление вход (L-N) - RS-485 (A, B), не менее | МОм | 1.0 |
| Тип клемм | винтовые | |
| Сечение подключаемых к клеммам проводников, не более | мм2 | 2.5 |
| Габаритные размеры | мм | 18 x 93 x 62 |
| Масса нетто/брутто, не более | г | 50/65 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | |
| Диапазон рабочих температур | °С |
-25…+55 (УХЛ4), |
| Температура хранения | °С | -40…+70 |
| Относительная влажность, не более | % | 80 (25°С) |
| Высота над уровнем моря, не более | м | 2000 |
| Степень защиты по корпусу по ГОСТ 14254-96 | IP40 | |
| Степень защиты по клеммам по ГОСТ 14254-96 | IP20 | |
| Режим работы | круглосуточный | |
| Положение рабочее в пространстве | произвольное |
1) Ток может быть увеличен при применении внешнего измерительного трансформатора. В этом случае необходимо будет учесть коэффициент трансформации после считывания результата.

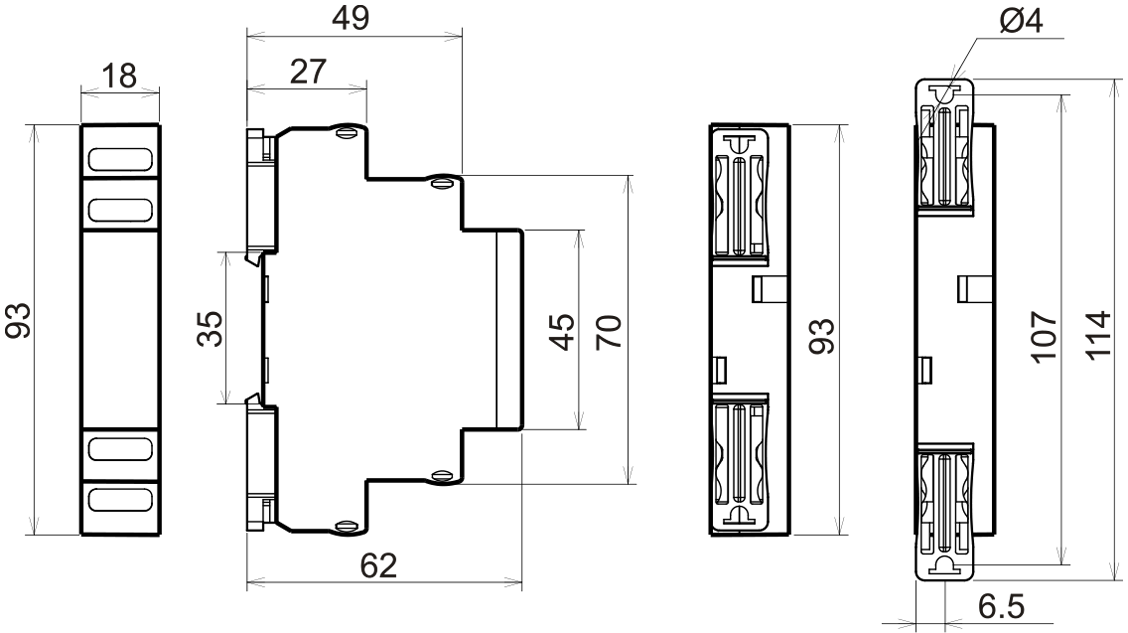

ГАБАРИТНЫЕ РАЗМЕРЫ МС-03
