Абсолютные энкодеры однооборотные

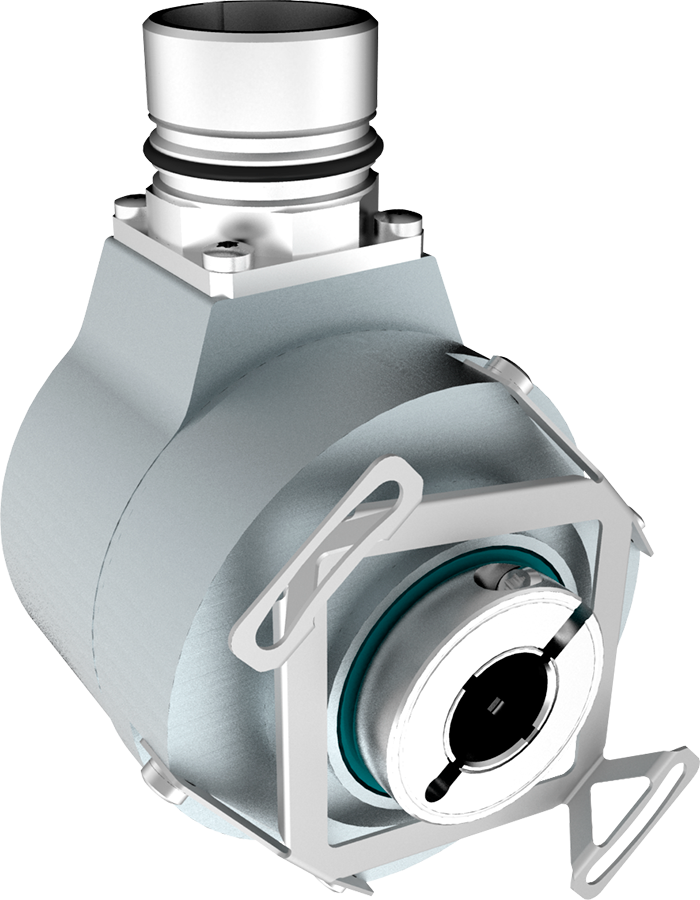

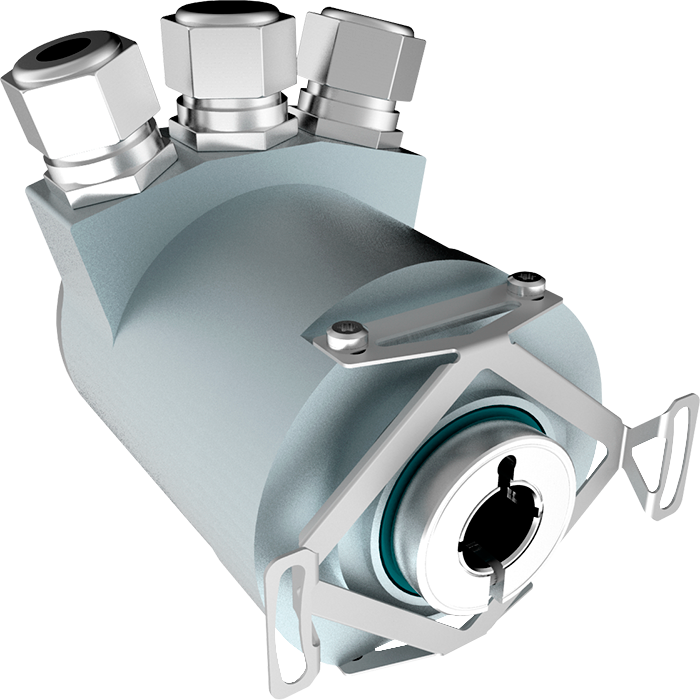

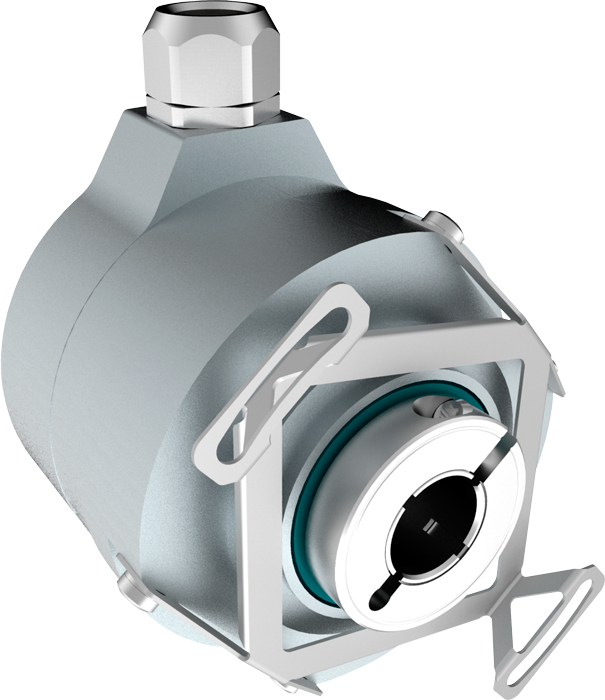

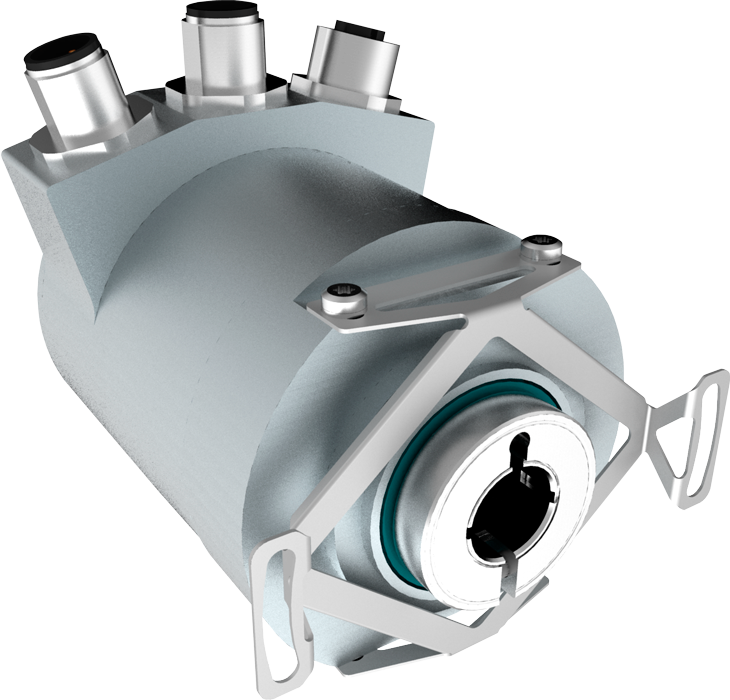

IHA 607 (повышенной прочности, полый вал, индуктивный)
IHA 607 CANopen
  • 58/59 фланцы
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. CANopen (на датчике CiA® 406; 13, 19 бит; DC9-36В; -40...+700C; защита полярности);
  2. EnDat 2.2 с дополнительными сигналами 1Vpp (25 бит; DC3,6-14В; -40...+1000C; нет защиты от полярности);
  3. PROFINET IRT (Ethernet, ИРТ - Изохронное в реальном времени в соответствии с профилем 3.162 v.4.1; 19 бит; DC9-36В; -40...+700C; защита от полярности);
  4. SSI код Грэя (Serial Synchronous Interface; 13,19 бит; DC9-30В, -40...+1000C; защита полярности)

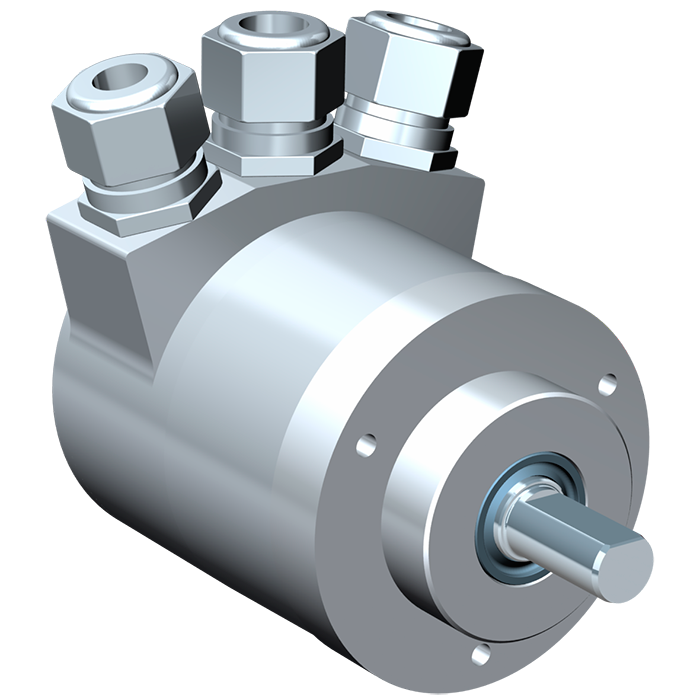

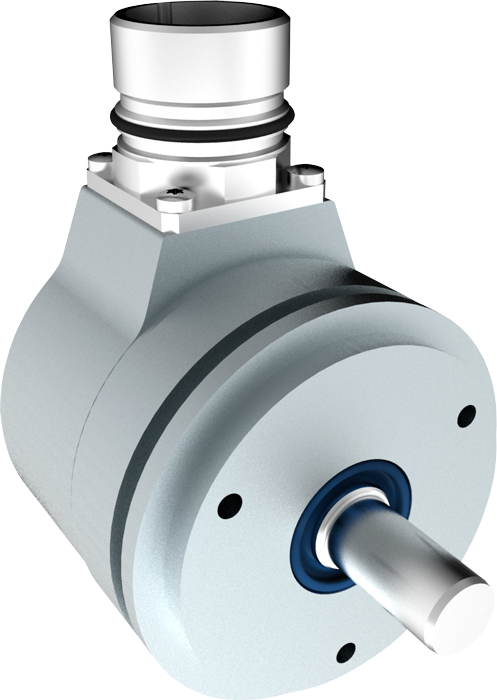

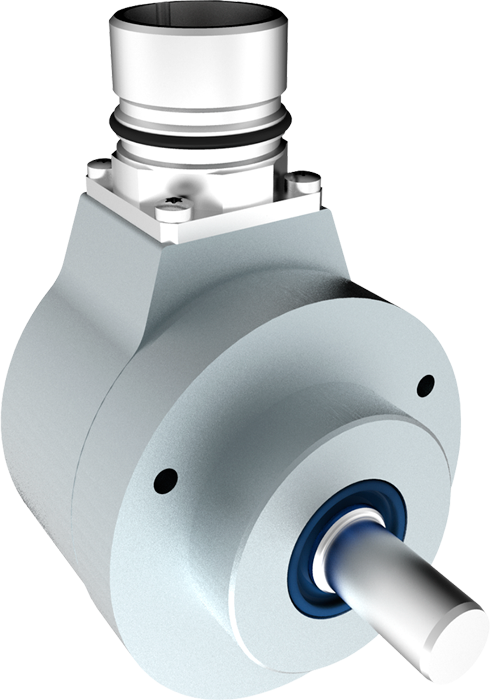

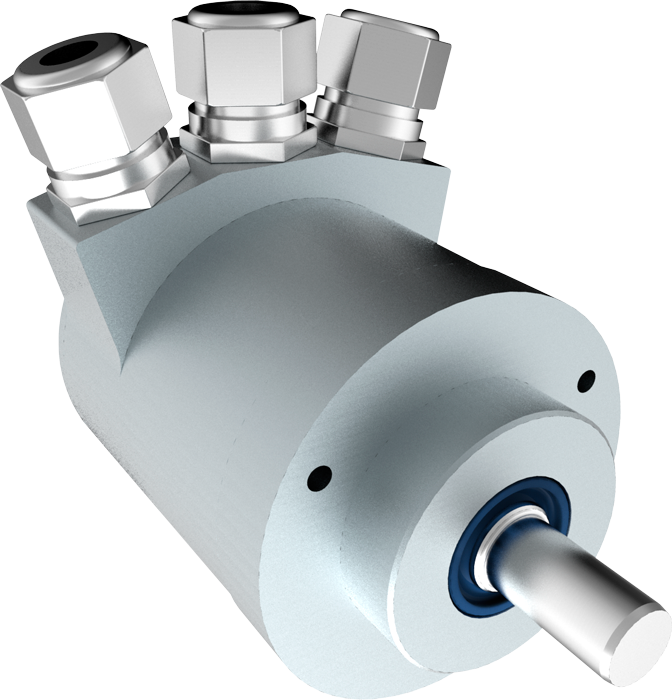

ISA 607 (сплошной вал, индуктивный)
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. CANopen (на датчике CiA® 406; 13, 19 бит; 61 фланец; DC3,6-14В);
  2. EnDat 2.2 с дополнительными сигналами 1Vpp (13, 19 бит; 61,63 фланец; DC3,6-14В;
  3. EtherCAT (Ethernet  для контролируемой технологии автоматизации CIA DS-301/406; 13, 19 бит; 61 фланец; DC9-36В);
  4. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162; 19 бит; 61 фланец; DC9-36В);
  5. SSI код Грэя (Serial Synchronous Interface; 13, 19 бит; 63 фланец; DC9-30В)

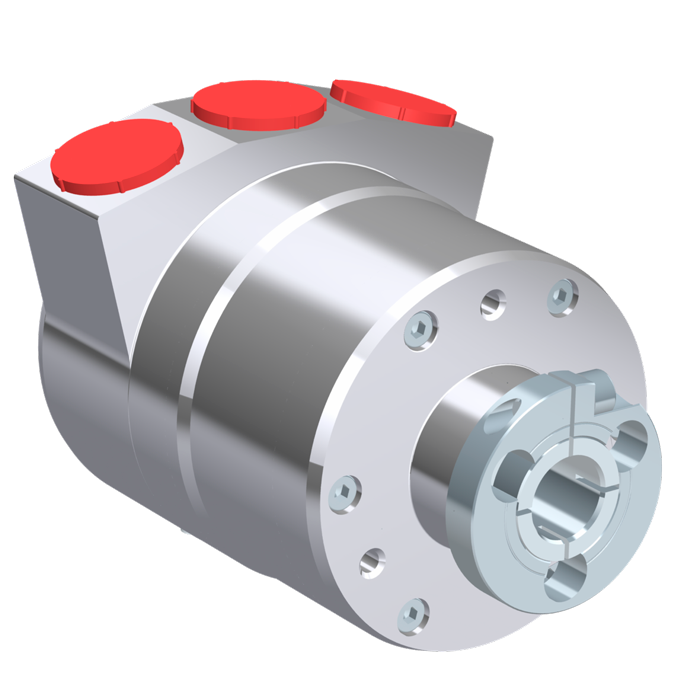

IHA 647 (повышенной прочности, полый вал, индуктивный)
  • Нержавеющая сталь (EN 1.4404/AISI 316L)
  • Сертифицирован согласно ATEX и IECEx
  • Прижимной фланец
  • Защита от ударов и вибрации
  • Разрешение до 13 бит
  • Радиальное подключение
  • Выходной интерфейс:
  1. SSI код Грэя с дополнительными сигналами 1Vpp (Serial Synchronous Interface)
ISA 637 (сплошной вал, индуктивный)
фото отсутствует
  • Нержавеющая сталь (EN 1.4404/AISI 316L)
  • 61 фланец
  • Защита от ударов и вибрации
  • Разрешение до 19 бит
  • Радиальное подключение
  • Выходной интерфейс:
  1. SSI код Грэя (Serial Synchronous Interface)

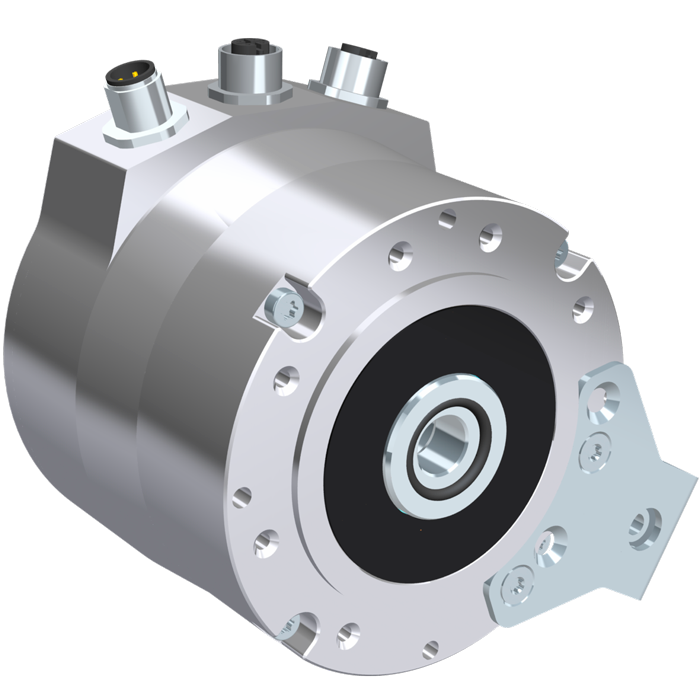

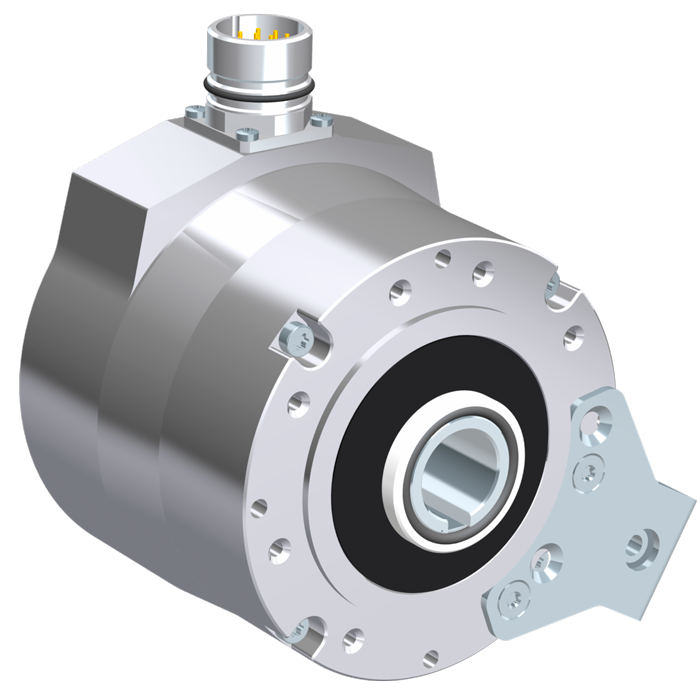

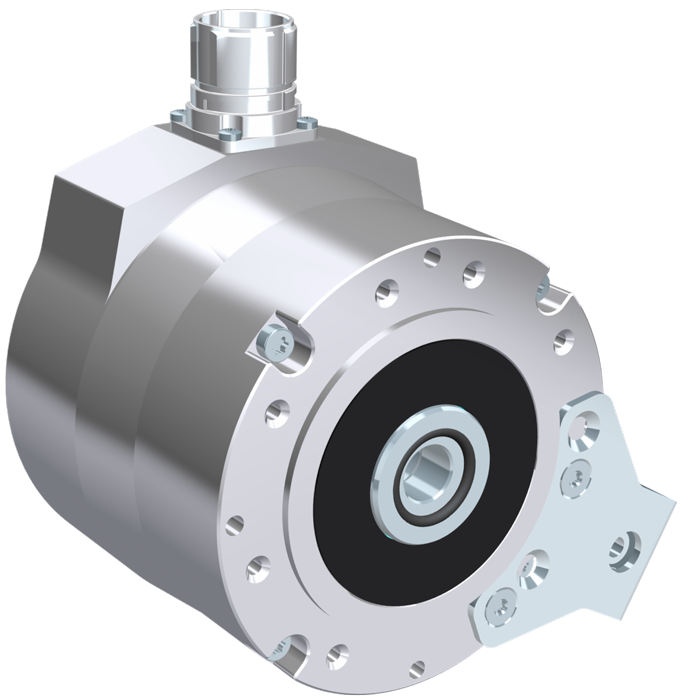

PHE 901 (полый вал, премиум)
  • Чрезвычайно прочная конструкция
  • Гибридные подшипники для более продолжительного срока службы
  • 86 фланец
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. EnDat 2.2 с дополнительными сигналами 1Vpp (19 бит);
  2. EtherCAT (Ethernet  для контролируемой технологии автоматизации CIA DS-301/406; 35 бит);
  3. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162; 19, 31 бит);
  4. SSI код Грэя с HTL сигналами (Serial Synchronous Interface; 25 бит)

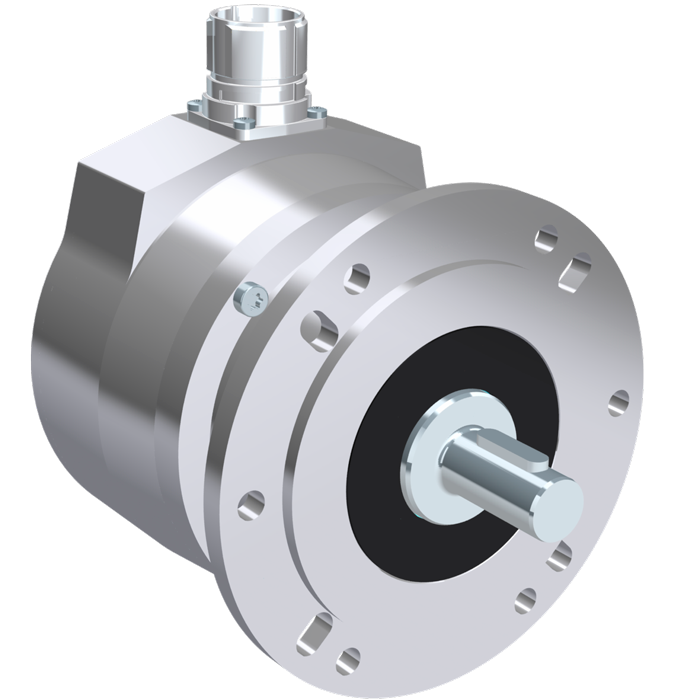

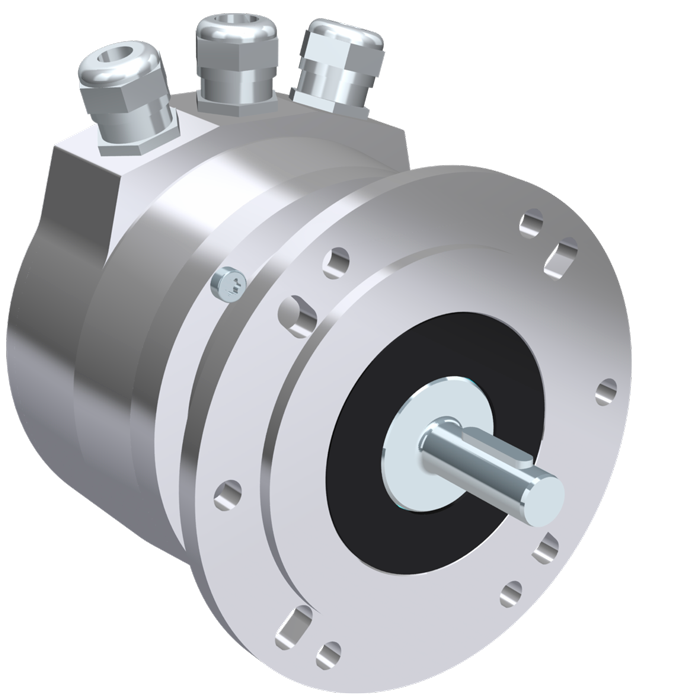

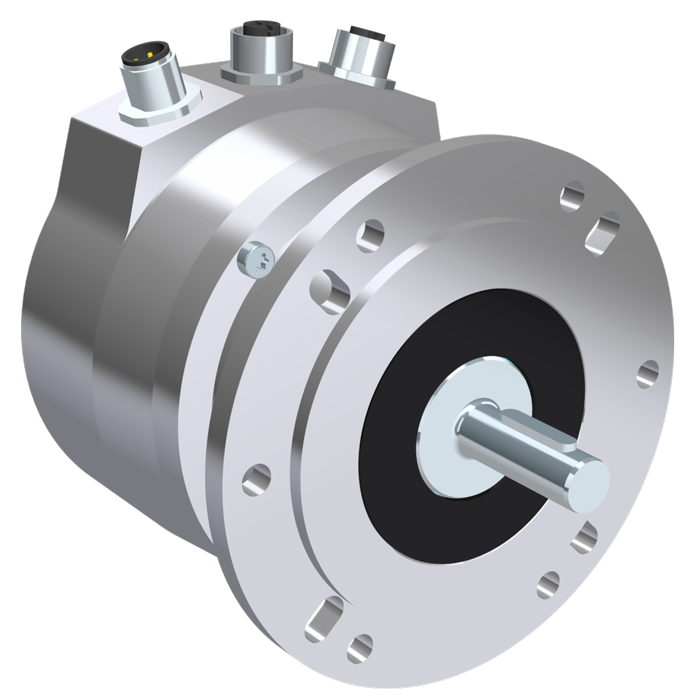

PSE 901 (сплошной вал, премиум)

  • Чрезвычайно прочная конструкция
  • Изолированные гибридные подшипники
  • Евро фланец (B10-тип)
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. EnDat 2.2 с дополнительными сигналами 1Vpp (35 бит);
  2. EtherCAT (Ethernet  для контролируемой технологии автоматизации CIA DS-301/406; 19 бит);
  3. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162; 31 бит)

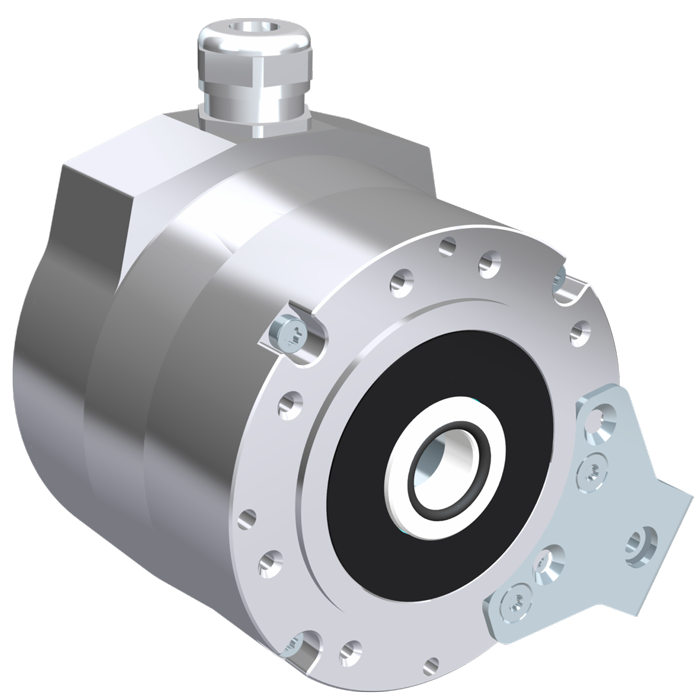

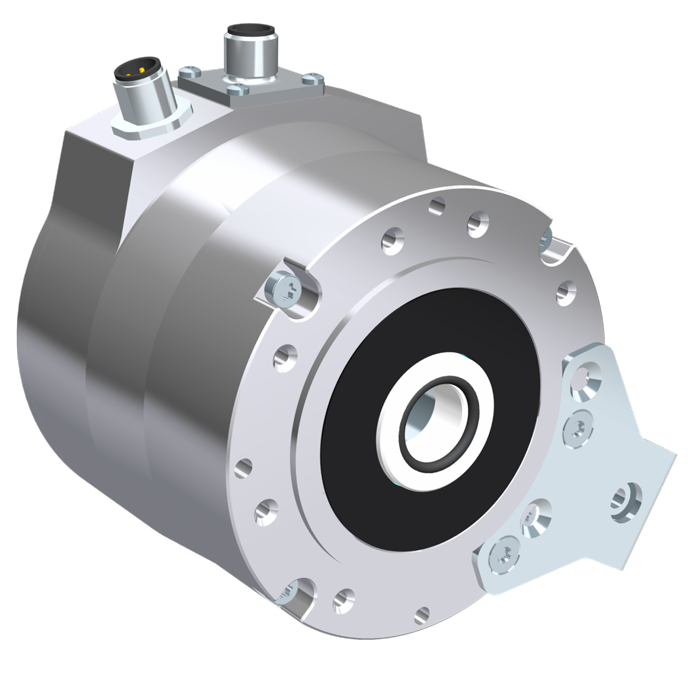

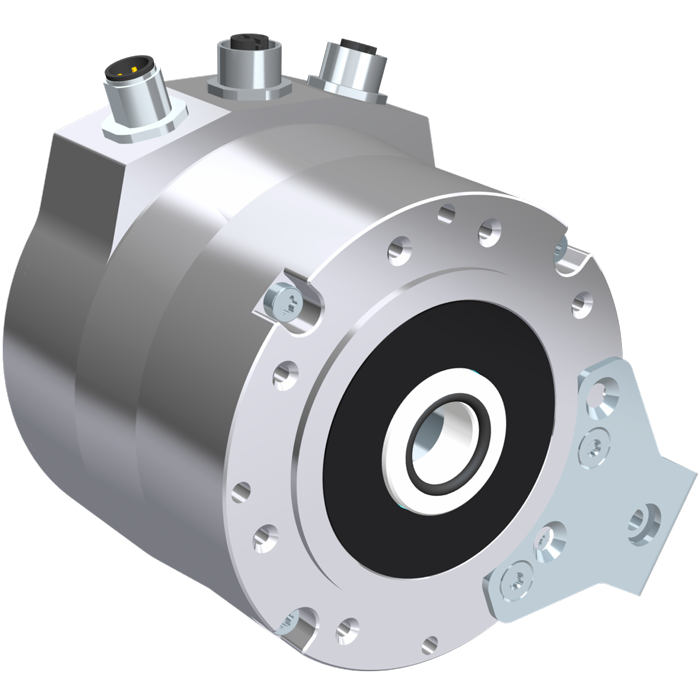

PHE 903 (полый вал, премиум)
  • Чрезвычайно прочная конструкция
  • 86 фланец
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. Drive-CLiQ (открытый интерфейс для SINAMICS от SIEMENS; 19 бит);
  2. EnDat 2.2 с дополнительными сигналами 1Vpp (13,19 бит);
  3. EtherCAT (Ethernet  для контролируемой технологии автоматизации CIA DS-301/406; 19 бит);
  4. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162; 15,19 бит);
  5. SSI код Грэя с HTL сигналами (Serial Synchronous Interface; 13 бит)

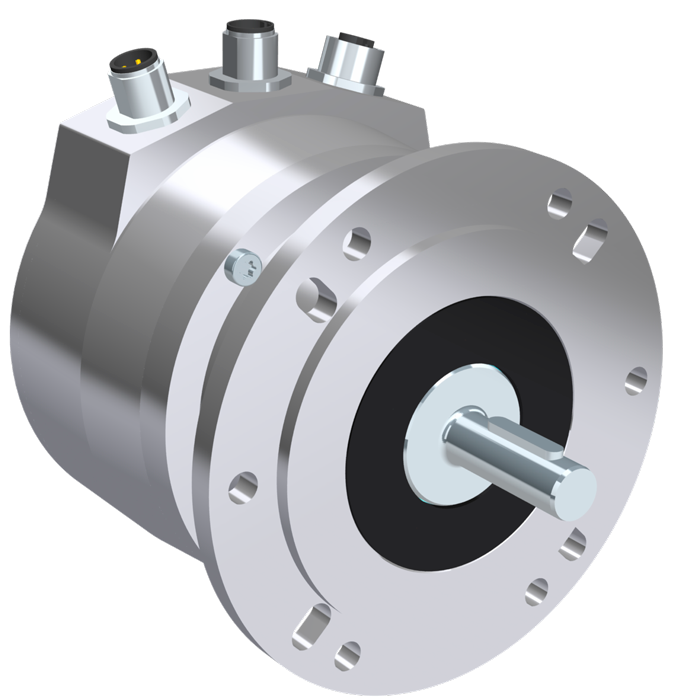

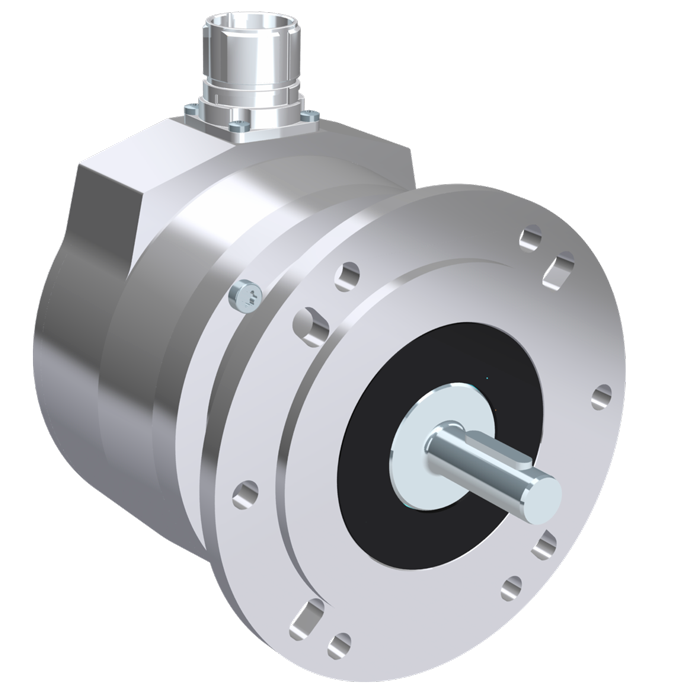

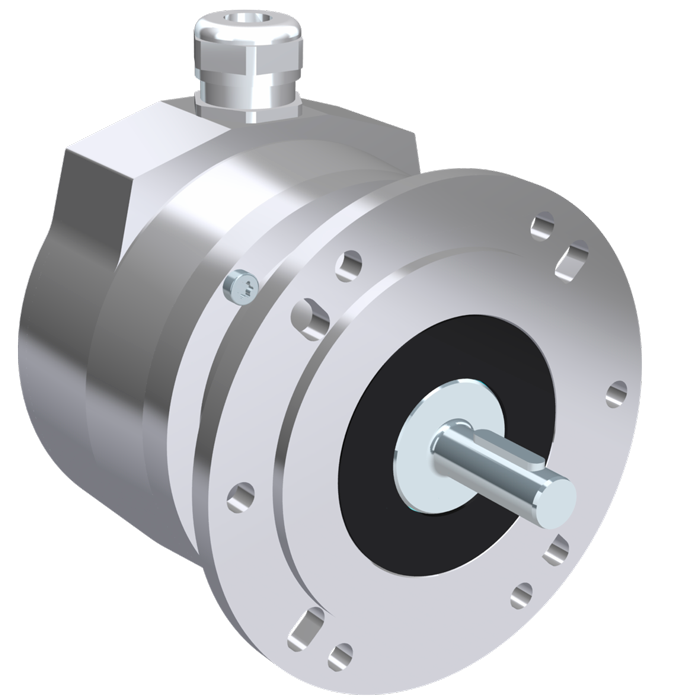

PSE 903 (сплошной вал, премиум)
  • Чрезвычайно прочная конструкция
  • Евро фланец (B10-тип)
  • Защита от ударов и вибрации
  • Радиальное подключение
  • Выходной интерфейс:
  1. EnDat 2.2 с дополнительными сигналами 1Vpp (19 бит);
  2. EtherCAT (Ethernet  для контролируемой технологии автоматизации CIA DS-301/406; 19 бит);
  3. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162; 15,19 бит);
  4. SSI код Грэя с HTL сигналами (Serial Synchronous Interface; 13 бит)

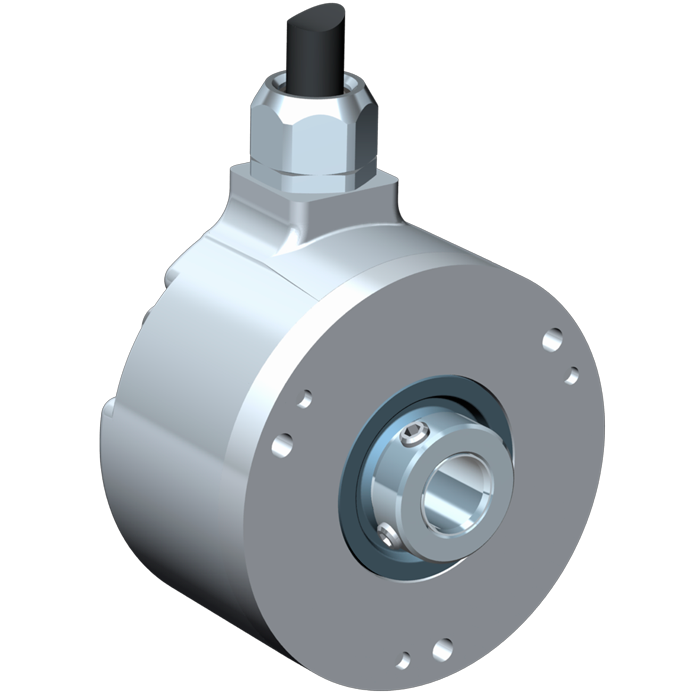

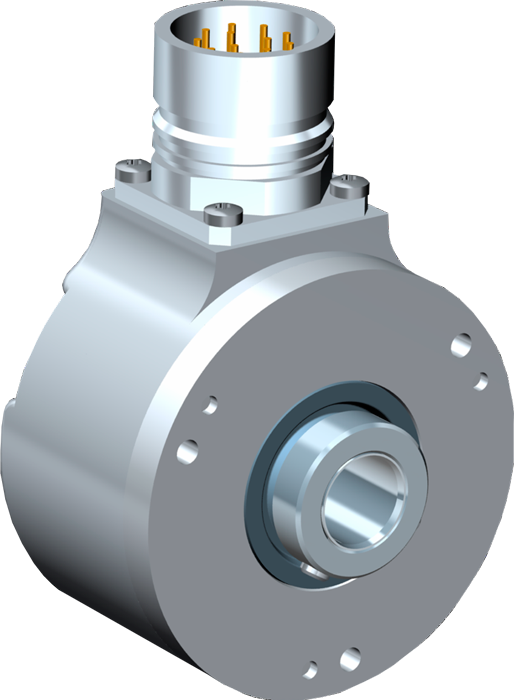

RHA 506 (повышенной прочности, полый вал)

  • 56/57 и 58/59 фланцы
  • Защита от ударов и вибрации
  • Разрешение до 10 бит
  • Питание DC9-36В
  • Радиальное подключение
  • Выходной интерфейс:
  1. Аналоговый 0-20 мА;
  2. Аналоговый 4-20 мА;
  3. Параллельный код Грэя (с открытым выходом коллектора, SINK)

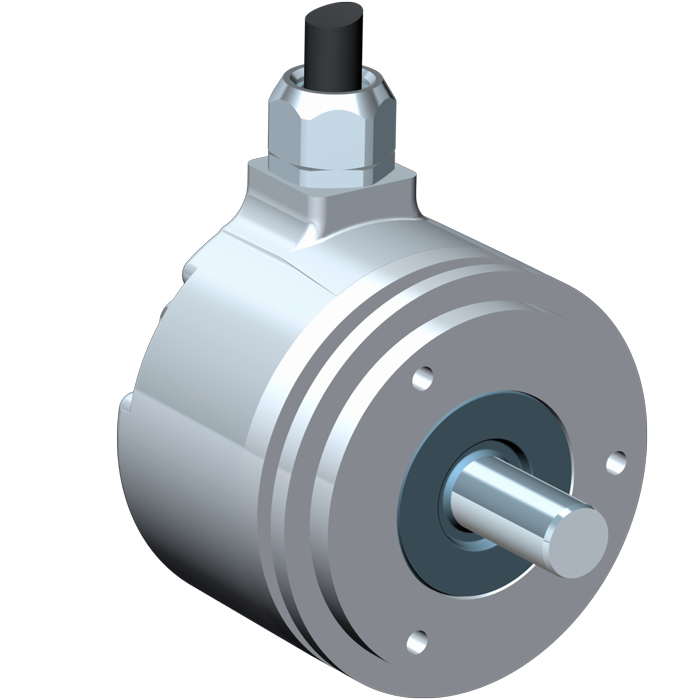

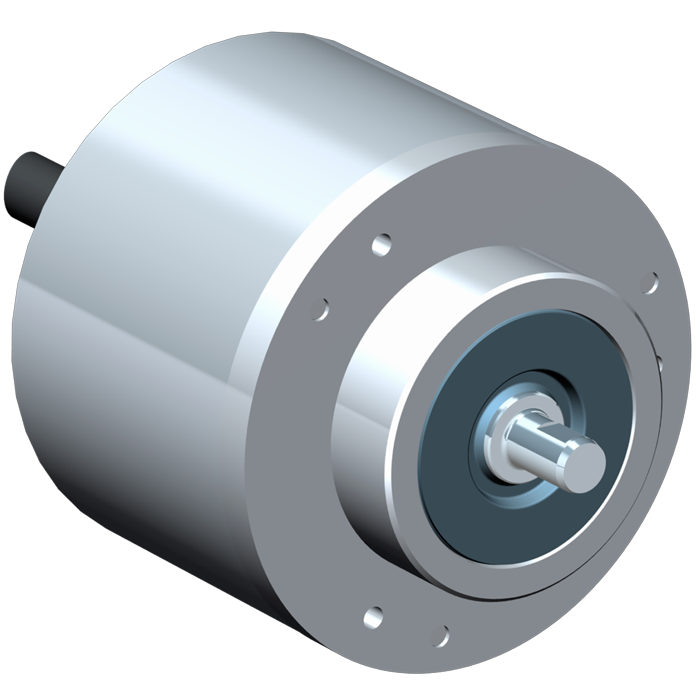

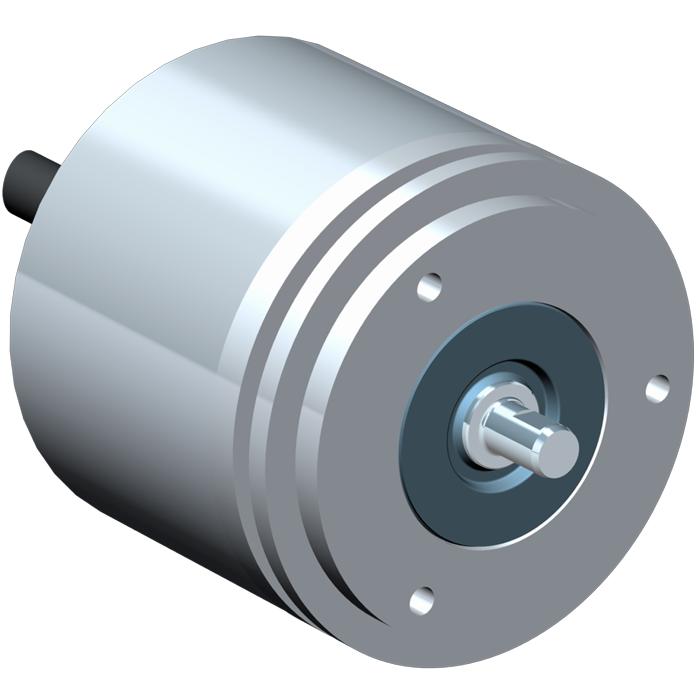

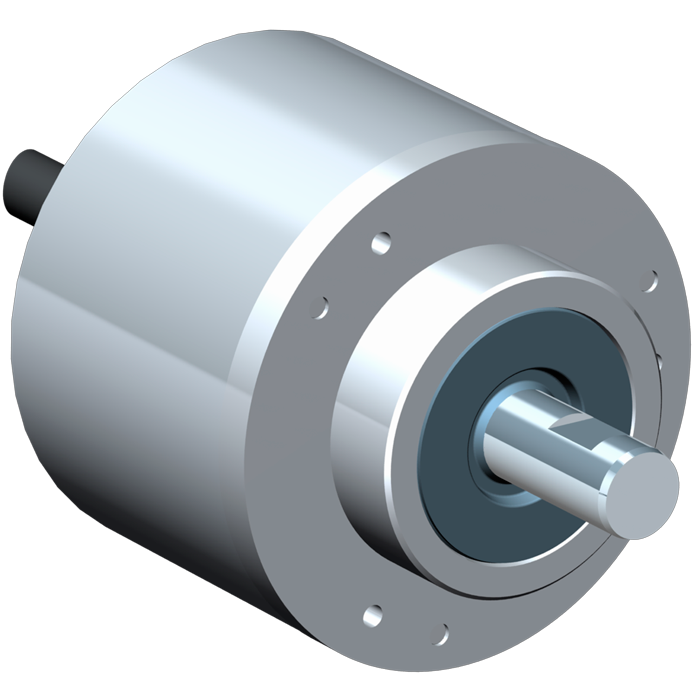

RSA 506 (сплошной вал)
  • Защита от ударов и вибрации
  • Разрешение до 10, 8 бит; 1000, 360 и 720 коды с низкой избыточностью
  • Выходной интерфейс:
  1. Аналоговый 0-20 мА (10 бит; 61,63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  2. Аналоговый 4-20 мА (10 бит; 61,63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  3. Параллельный двоичный HTL (DC9-30В; 10 бит; 51 фланец; радиальное подключение);
  4. Параллельный код Грэя (с открытым выходом коллектора, SINK; 8,10 бит, 720 код с низкой избыточностью; 61,63 фланцы; аксиальное (вдоль оси)/радиальное подключение );
  5. Параллельный код Грэя HTL (DC9-30В; 8,10 бит, 360 и 1000 коды с низкой избыточностью; 61,63 фланцы; радиальное подключение);
  6. Параллельный код Грэя TTL (DC5В; 10 бит; 63 фланец; радиальное подключение)

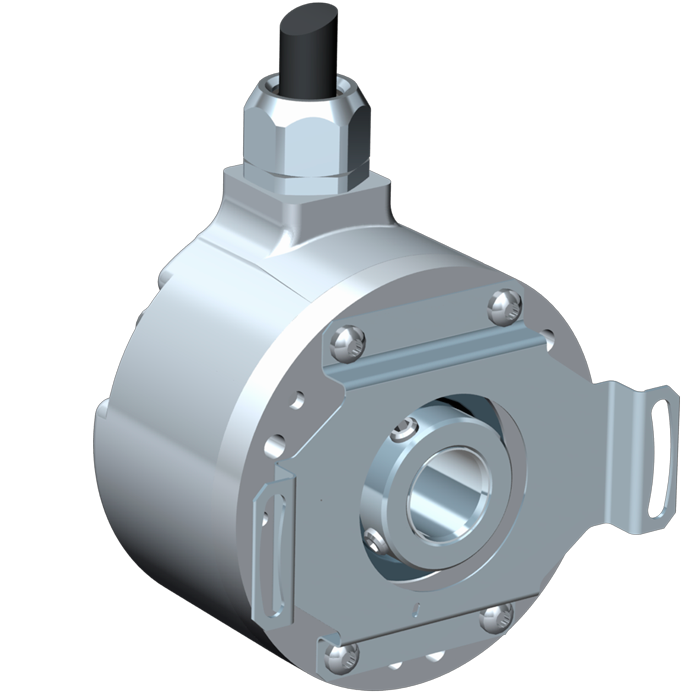

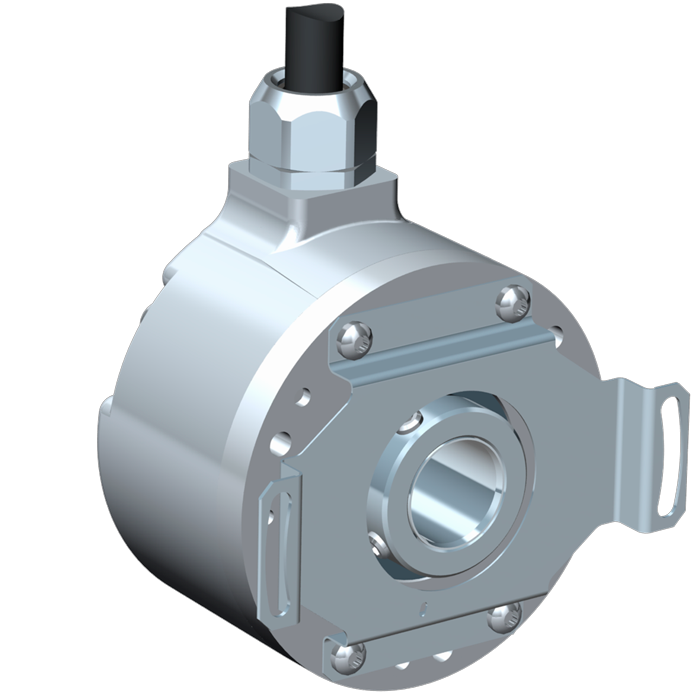

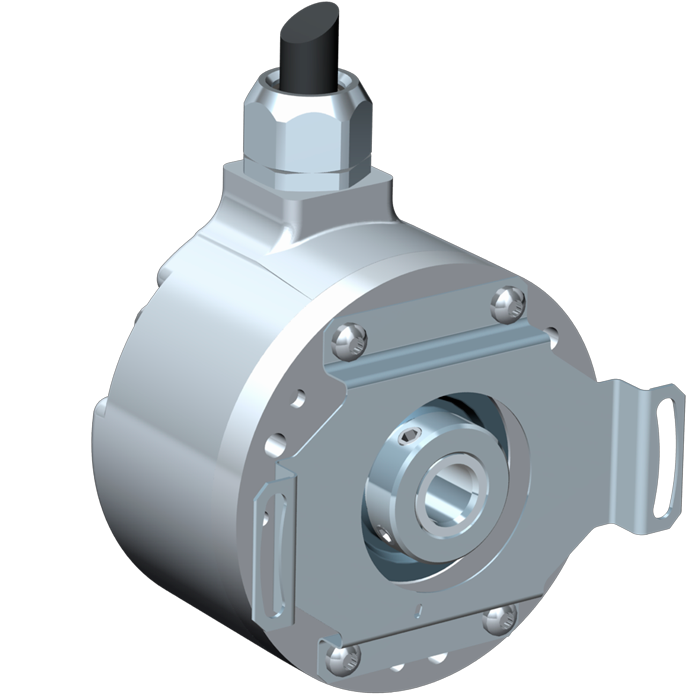

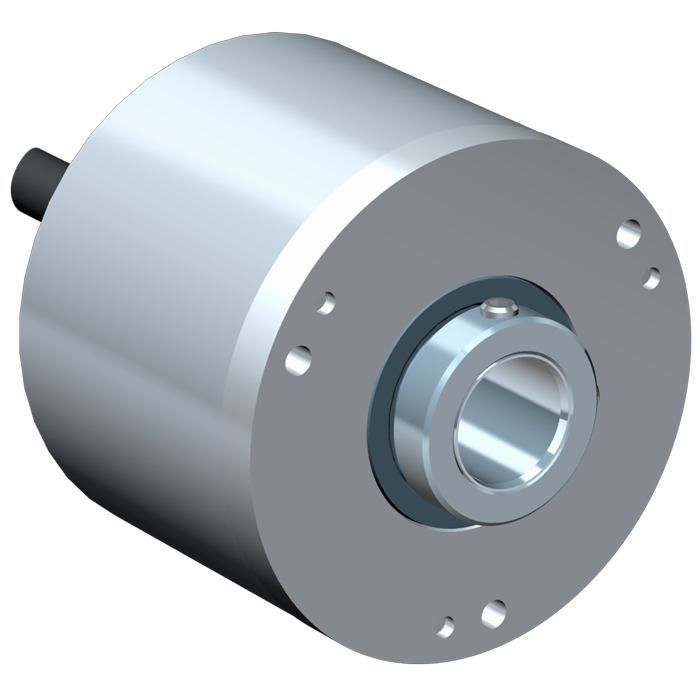

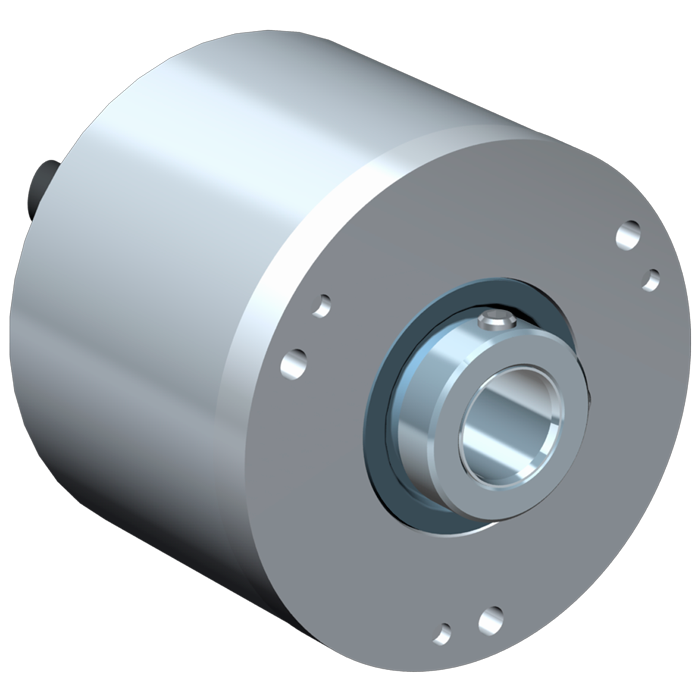

RHA 507 (повышенной прочности, полый вал)
  • Защита от ударов и вибрации
  • Выходной интерфейс:
  1. BiLL (Двунаправленный мастер/ведомый протокол; 13,14 бит; 56-57 и 58/59 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  2. CANopen (Controller Area Network на датчике CiA® 406; 13 бит; 56-57 и 58/59 фланцы; радиальное подключение);
  3. Параллельный двоичный HTL (DC9-30В; 13 бит; 56-57 и 58-59 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  4. Параллельный двоичный TTL (DC5В; 13 бит; 58/59 фланцы; радиальное подключение);
  5. Параллельный код Грэя HTL (DC9-30В; 13 бит; 56-57 и 58/59 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  6. Параллельный двоичный код TTL (DC5В; 13 бит; 56/57 и 58/59 фланцы; радиальное подключение);
  7. SSI двоичный код (Serial Synchronous Interface; 13 бит; 56/57 и 58/59 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  8. SSI код Грея (Serial Synchronous Interface; 13,14 бит; 56/57 и 58/59 фланцы; аксиальное (вдоль оси)/радиальное подключение)

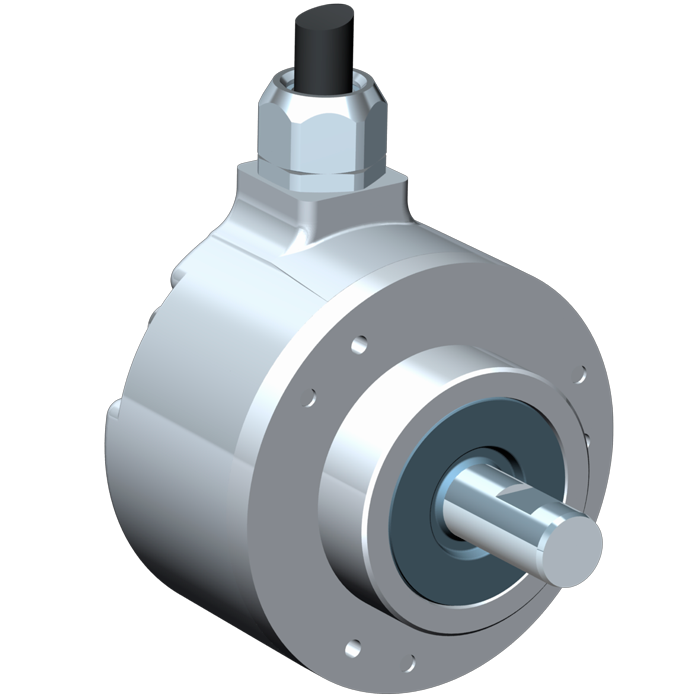

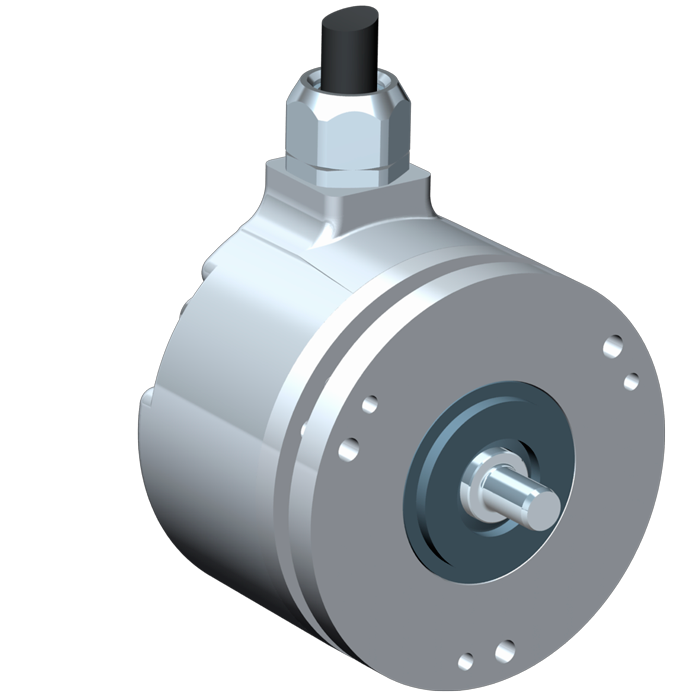

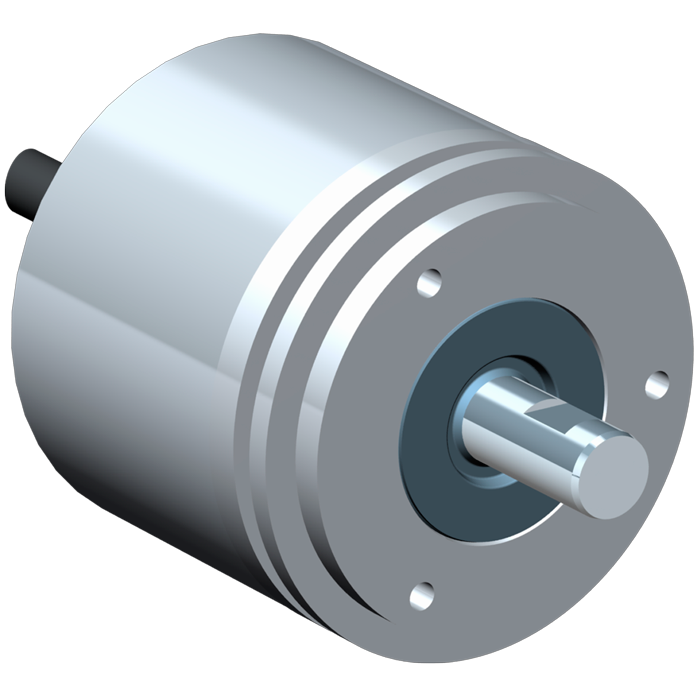

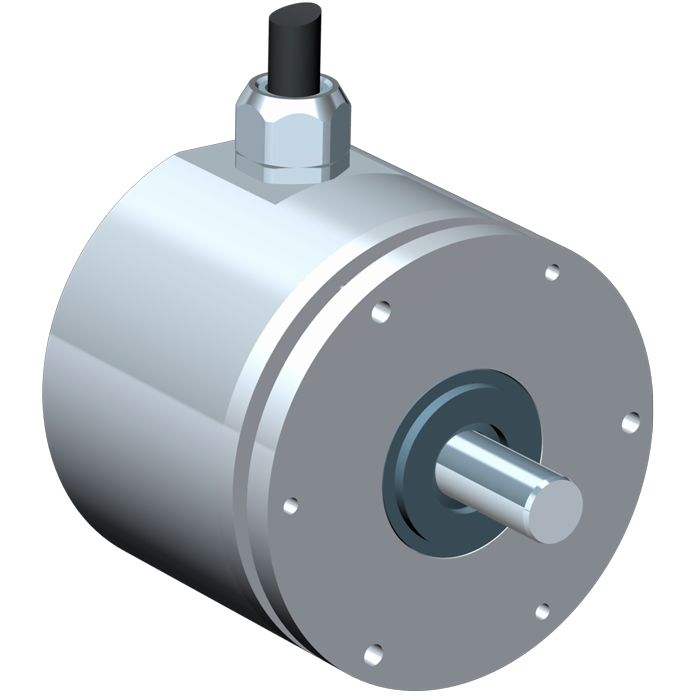

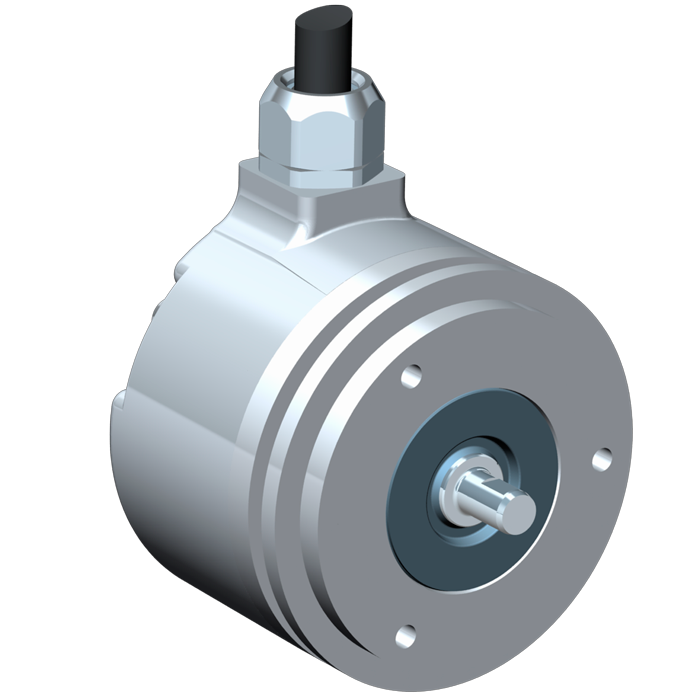

RSA 507 (сплошной вал, оптический)
  • Выходной интерфейс:
  1. BiLL (Двунаправленный мастер/ведомый протокол; 13,14 бит; 51, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  2. CANopen (Controller Area Network на датчике CiA® 406; 13 бит; 51, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  3. Параллельный двоичный HTL (DC9-30В; 13 бит; 51, 52, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  4. Параллельный двоичный TTL (DC5В; 13 бит; 63 фланец; аксиальное (вдоль оси) подключение);
  5. Параллельный код Грэя HTL (DC9-30В; 13 бит; 51, 52, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  6. Параллельный код TTL (DC5В; 13 бит; 63 фланец; аксиальное (вдоль оси)/радиальное подключение);
  7. SSI двоичный код (Serial Synchronous Interface; 13 бит; 52, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение);
  8. SSI код Грея (Serial Synchronous Interface; 13 бит; 51, 52, 61, 63 фланцы; аксиальное (вдоль оси)/радиальное подключение).

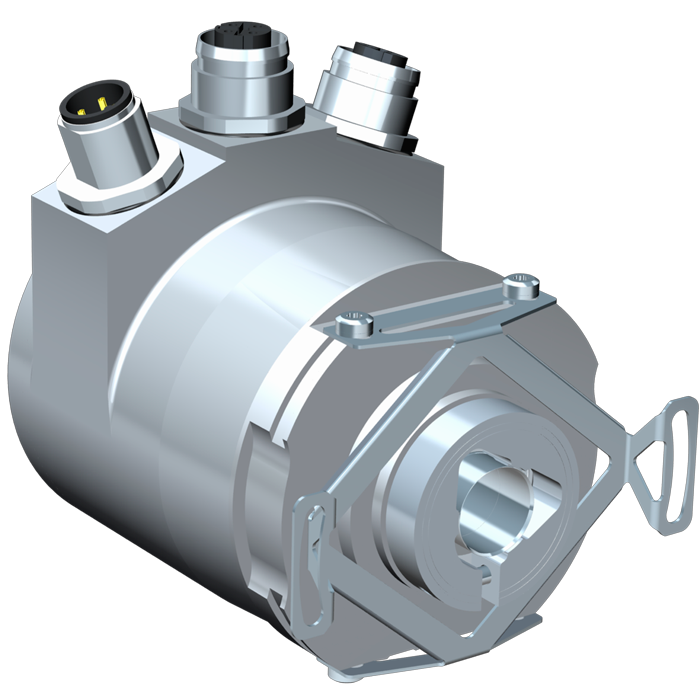

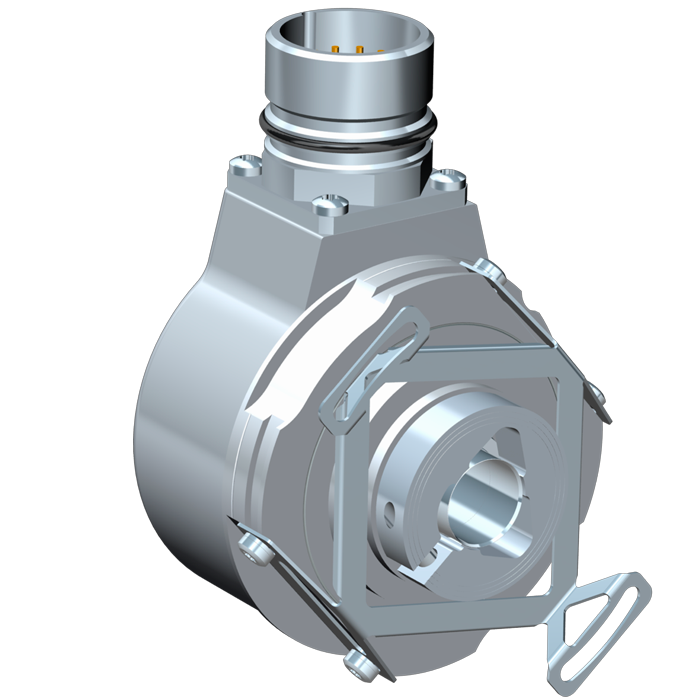

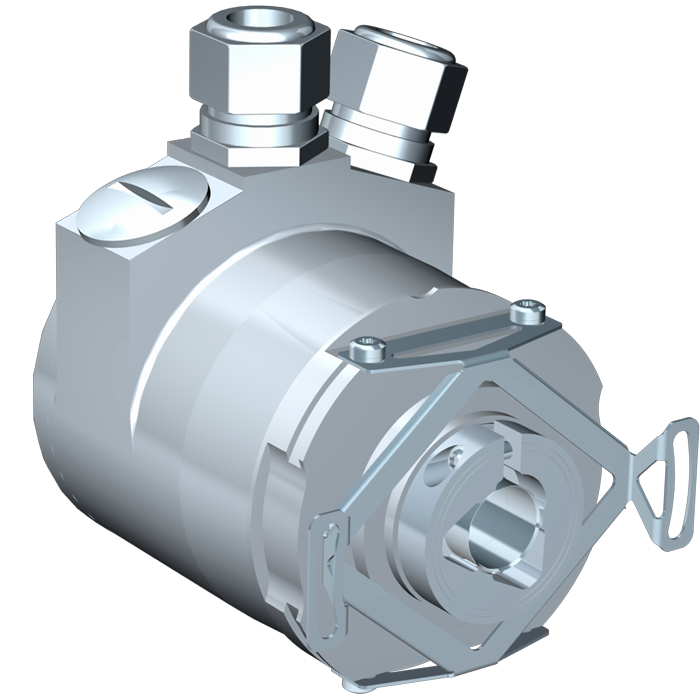

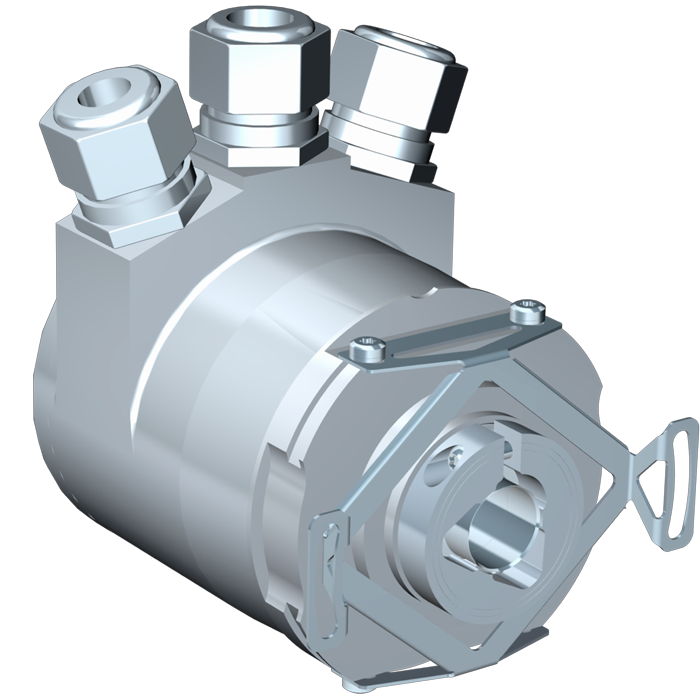

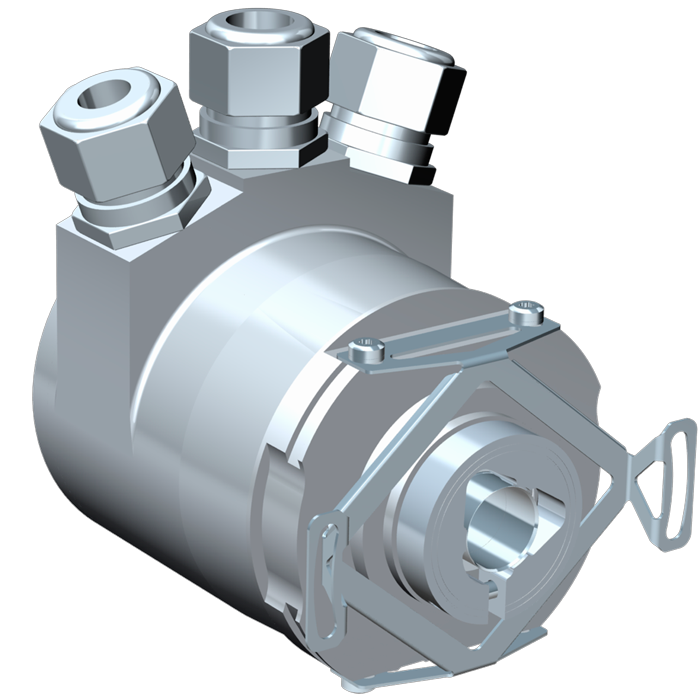

RHA 607 (повышенной прочности, полый вал, оптический)
  • 58/59 фланцы
  • Защита от ударов и вибрации
  • Разрешение до 13 бит
  • Радиальное подключение
  • Выходной интерфейс:
  1. CANopen (на датчике CiA® 406);
  2. DeviceNet (CAN на датчике 2 by ODVA);
  3. EnDat 2.1 с дополнительными сигналами 1Vpp;
  4. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3.062 v.1.1 и v.4.1 3.162);
  5. PROFINET IRT (Ethernet, ИРТ - Изохронное в реальном времени в соответствии с профилем 3.162 v.4.1);
  6. SSI код Грэя с сигналами 1Vpp (Serial Synchronous Interface с 4 каналами выхода)

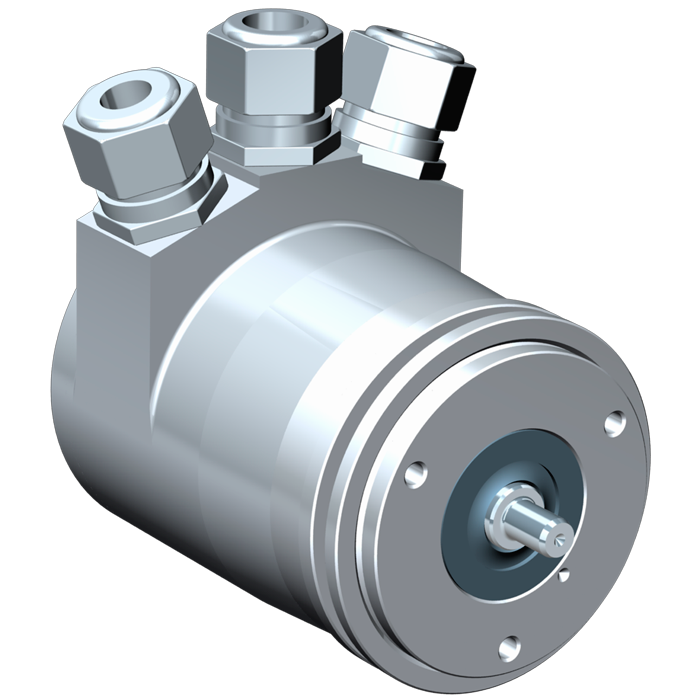

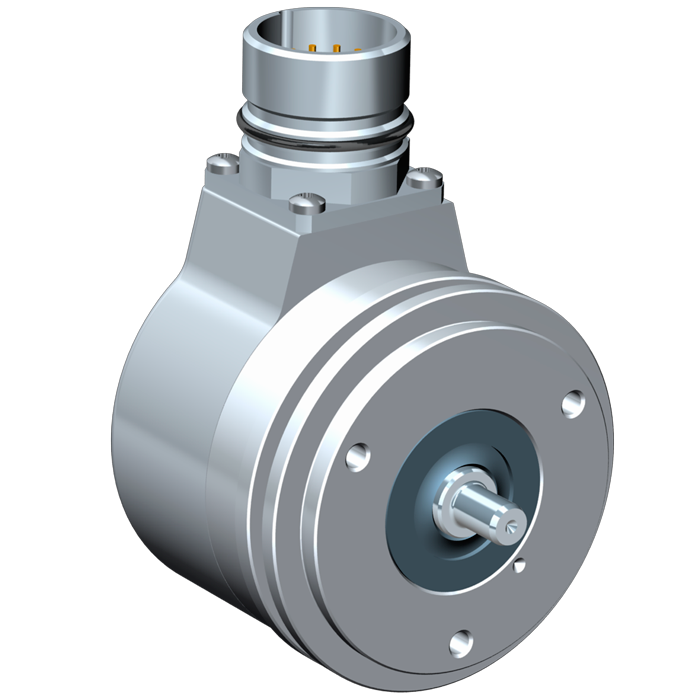

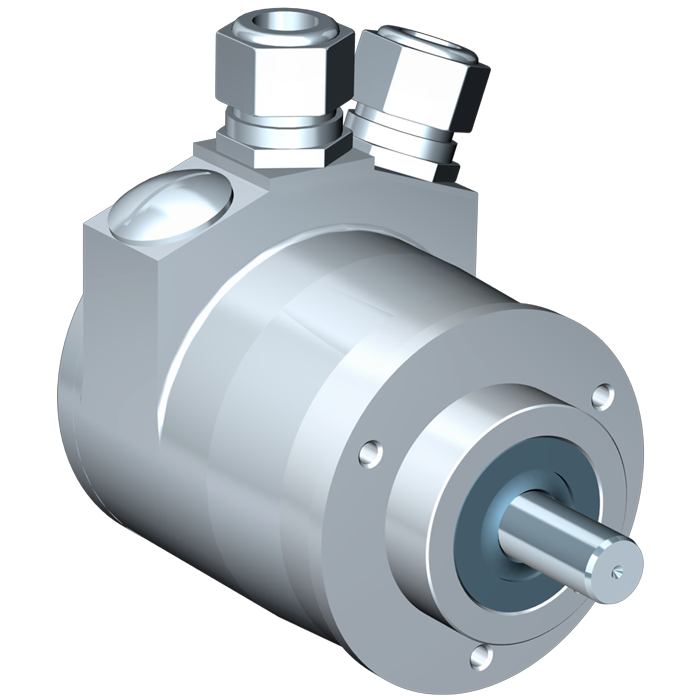

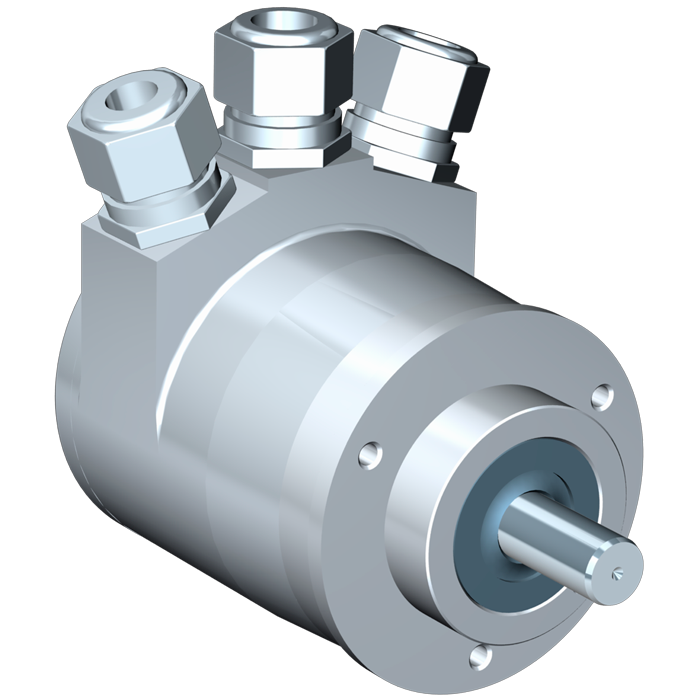

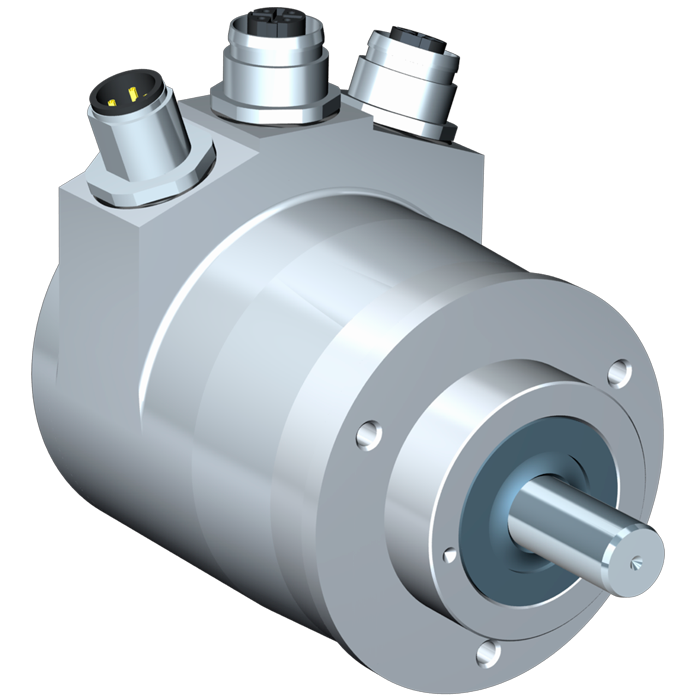

RSA 607 (сплошной вал, оптический)
  • 61 сп-тип, 63 фланцы
  • Защита от ударов и вибрации
  • Разрешение до 13 бит
  • Радиальное подключение
  • Выходной интерфейс:
  1. CANopen (Controller Area Network на датчике CiA® 406);
  2. DeviceNet (CAN, основанный на датчике 2 by ODVA);
  3. EnDat 2.1  с дополнительными сигналами 1Vpp;
  4. PROFIBUS DP (децентрализованная периферия в соответствии с профилем 3,062 v.1.1 и v.4.1 3.162);
  5. PROFINET IRT (Ethernet, ИРТ - Изохронное в реальном времени в соответствии с профилем 3.162 v.4.1);
  6. SSI код Грэя с сигналами 1Vpp (Serial Synchronous Interface с 4 каналами выхода).
