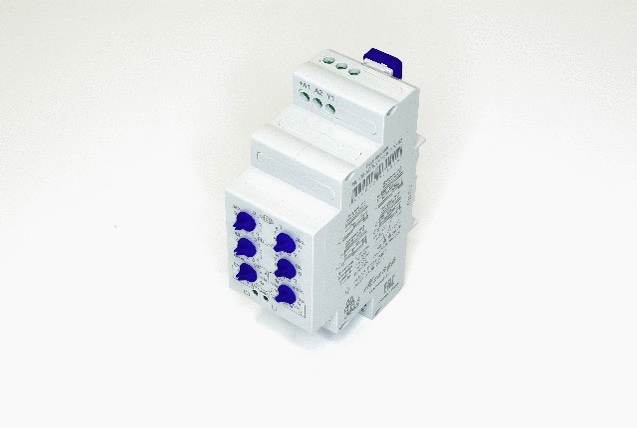

Реле времени РВЦ-08, исполнения УХЛ2
|
|
РВЦ-08 АСDC24-240В УХЛ2
|
спец.изделие |
4009.00 руб. с НДС
|
-
Циклическое реле времени с раздельной регулировкой времени импульса и паузы
-
Диапазон выдержки времени от 0,1с до 9,9ч
-
4 диаграммы работы
-
2 переключающие группы контактов 8А/250В
-
Индикатор наличия питания и состояния встроенного реле
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-08 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). Реле используется в системах автоматики как комплектующее изделие.
КОНСТРУКЦИЯ РЕЛЕ

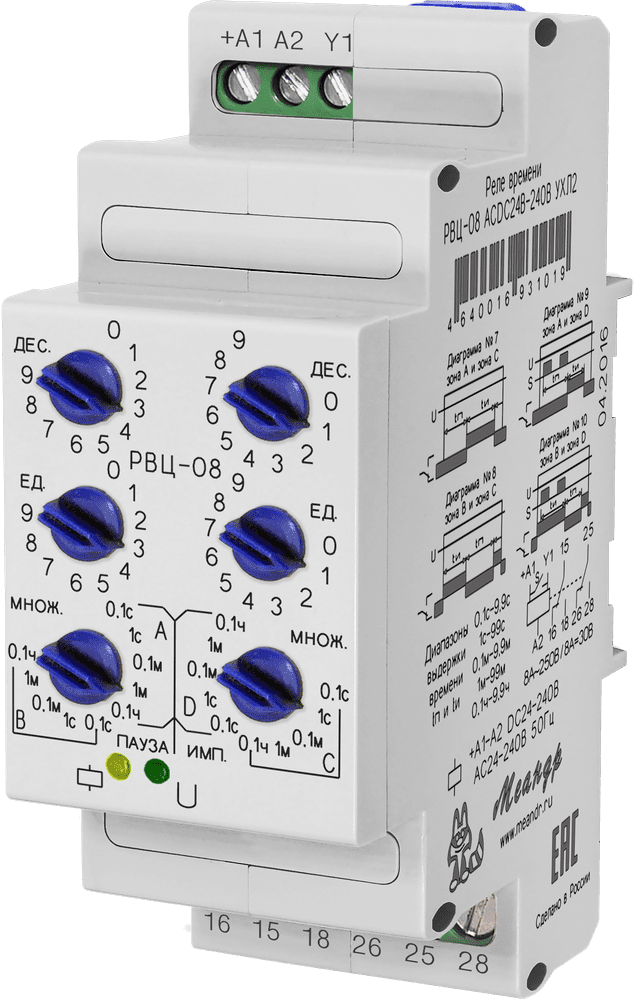

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: четыре поворотных переключателя установки выдержки времени паузы tп и времени импульса tи (установка значений единиц 0-9 и десятков 0-9), поворотный переключатель множитель паузы, поворотный переключатель множитель импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
».
РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса . Требуемая выдержка паузы «tп» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона - переключателе «множитель» паузы. Выдержка времени импульса «tи» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона на переключателе «множитель» импульса.
Диаграмма работы реле определяется положением двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

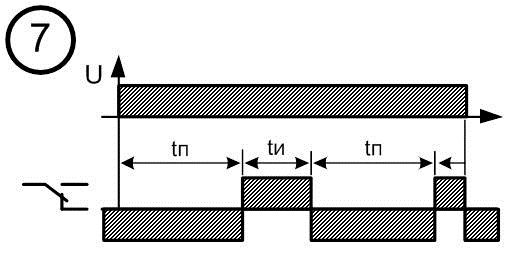

Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма №7

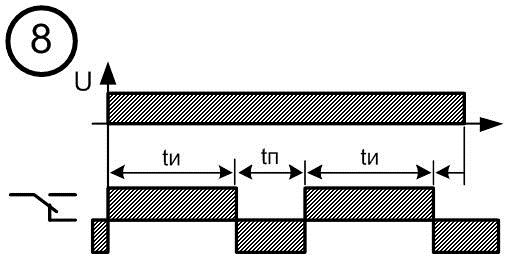

Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма №8

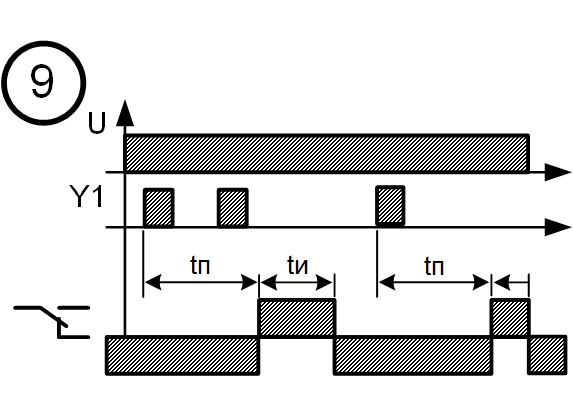

Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма №9

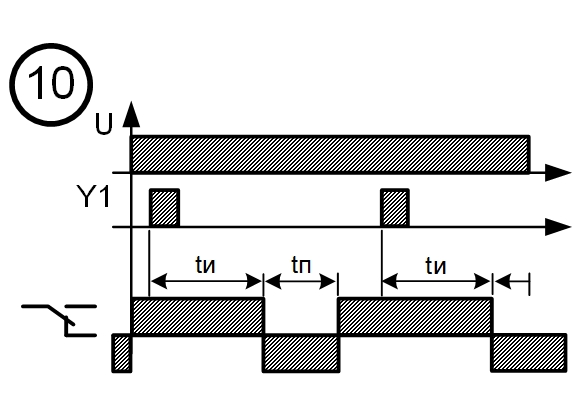

Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма №10
Диаграмма работы реле определяется положением двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма №7
Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма №8
Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма №9
Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма №10
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
Значения на переключателях «ед» и «дес», можно изменять при поданном питании на реле. В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму работы, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении реле загорается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются. |
Параметр
|
Ед.изм.
|
РВЦ-08
|
|
Напряжение питания
|
В
|
АСDC24-240
|
|
Диапазоны выдержки времени паузы и импульса
|
|
0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин, 0,1-9,9ч
|
| Погрешность установки выдержки времени, не более | % | 10 |
|
Погрешность отсчета выдержки времени, не более
|
%
|
2 |
|
Время готовности, не более
|
с
|
0,15
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
Время воздействия управляющего сигнала, не менее
|
с
|
0,05
|
|
Диаграммы работы
|
|
7, 8, 9 и 10
|
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Максимальный коммутируемый ток: АС250В, 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
| Потребляемая мощность, не более | ВА | 2 |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40....+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
35х90х63
|
|
Масса, не более
|
кг
|
0,101
|
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.
|
 |
Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.
|
 |
Циклическое реле с однократным циклом. При замыкании управляющего контакта Y1 начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
|
 |
Циклическое реле с однократным циклом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени tи начинается после замыкания управляющего контакта Y1, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.
|
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

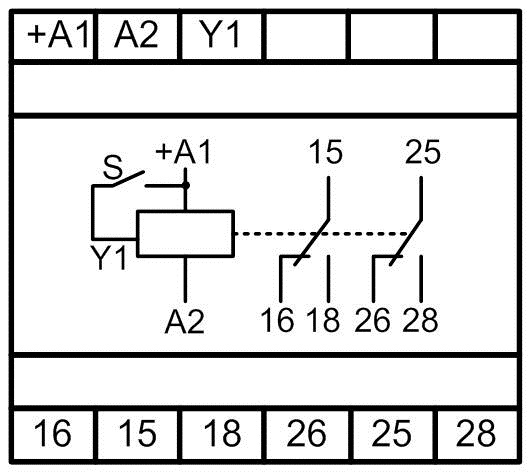

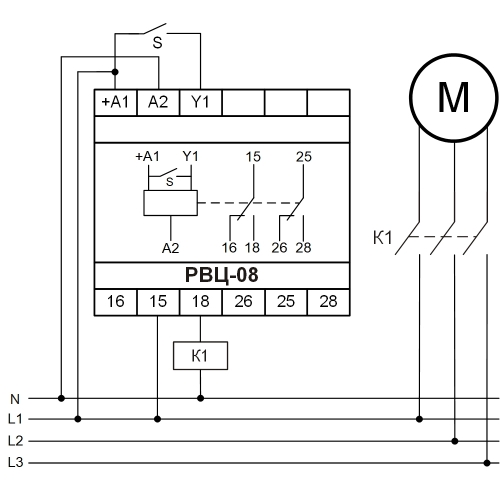

Напряжение питания подаётся на клеммы «+А1» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».
Вариант защиты до IP40

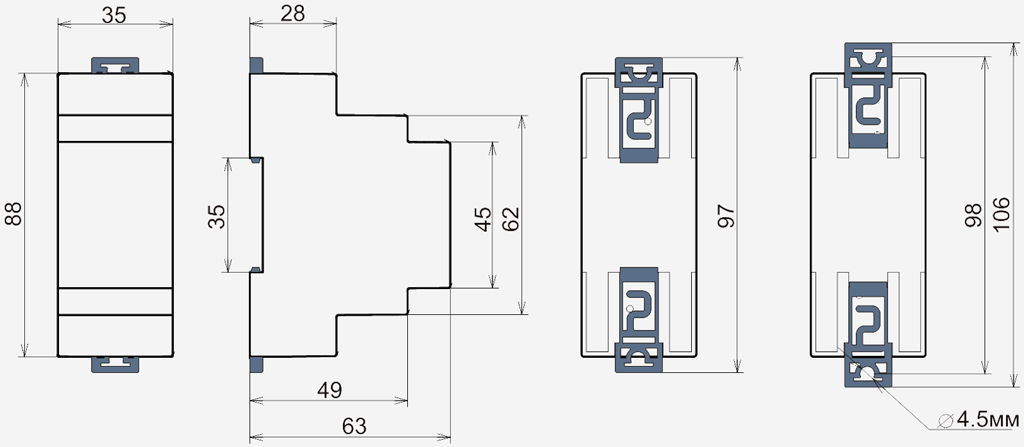

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
