Твердотельные реле серии SR48Z

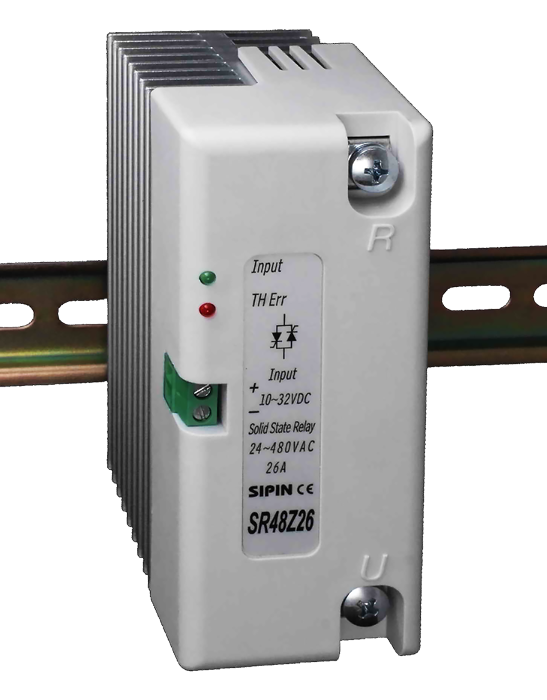

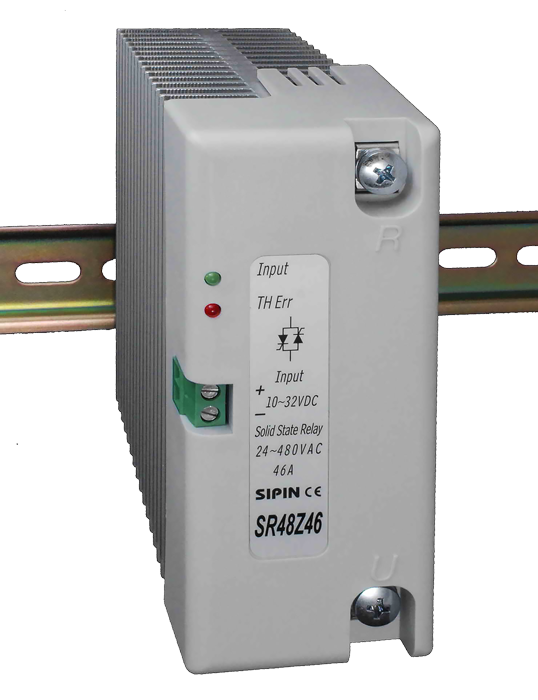

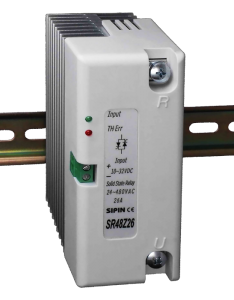

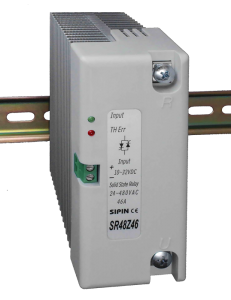

Твердотельные реле на Дин рейку SR48Z26     Твердотельные реле на Дин рейку SR48Z46
• Твердотельные реле серии SR имеют оригинальный дизайн, не нуждаются в дополнительном источнике питания, просты в подключении.
• Благодаря возможности установки на DIN-рейку, позволяют легко производить монтаж, демонтаж и перемещение устройства.
• Встроенная тепловая защита SCR обеспечивает отключение тиристоров для предотвращения их перегрева.
• Твердотельные реле серии SR48Z (26,46) могут использоваться в диапазоне напряжений от 180VAC до 480VAC.
• Радиатор имеет большую поверхность, достаточную для эффективного охлаждения регулятора.
Применение твердотельных реле
Твердотельные реле, в отличие от электромагнитных (контакторов), не имеют электромагнита и механических контактов со свойственными им недостатками (ограниченное число циклов переключений, некоторая задержка срабатывания, шум и электромагнитные помехи при срабатывании). Отсутствие механического контакта позволяет включать и выключать нагрузку посредством твердотельного реле вплоть до нескольких десятков раз в секунду (см. раздел "Принцип работы") без какого-либо ущерба для срока службы твердотельного реле. Низкое энергопотребление и отсутствие индуктивных выбросов в цепи управления твердотельных реле SIPIN серии SR48Zxx позволяют использовать их совместно с любыми источниками управляющего сигнала постоянного напряжения 10-32 В при токе не более 20 мА.

Принцип работы
В твердотельном реле для коммутации нагрузки используются два встречно-параллельно включенных тиристора (далее "блок тиристоров"), а управление ими осуществляется посредством схемы управления, имеющей гальваническую развязку управляющей цепи от силовой. Схема управления при наличии управляющего сигнала ждет окончания текущего полупериода и в момент перехода через ноль подает сигнал открывания на блок тиристоров.  Включение нагрузки в момент перехода через ноль позволяет избежать бросков тока, возникающих при включении в течение полупериода. В связи с этой особенностью работы, нагрузка включается с задержкой от 0 до 20 мс (длительность 1 полупериода) после подачи сигнала управления.
Твердотельные реле SIPIN серии SR48Zxx выпускаются однофазном (одноканальном) исполнении для монтажа на рейку DIN, имеют защиту от перегрева.
 Твердотельные реле SIPIN серии SR48Zxx не предназначены для работы с постоянным током!

 Для обеспечения безопасности использования реле, его радиатор должен быть заземлен.

Светодиодная индикация:
-Input (вход):
Зеленый светодиод начинает светиться при малом управляющем сигнале 4мА, и светится в полную яркость при токе управления 20мА.
-TH Err (ошибка):
Красный светодиод включается при перегреве регулятора и сигнализирует об аварийном отключении тиристоров регулятора.
Установка и подключение:
Для обеспечения нормального охлаждения прибора, его необходимо установить в вертикальном положении.
Между прибором и стеной, либо другими устройствами, необходимо обеспечить достаточное для охлаждения свободное пространство (не менее 30 мм по горизонтали и не менее 50-100 мм по вертикали).
Рекомендации по эксплуатации:
• Регуляторы серии SR48Zxx питаются от управляющего сигнала, поэтому сигналом с одного аналогового выхода контроллера можно управлять только одним регулятором мощности серии SR48Zxx.
• Максимальная регулируемая мощность - 95% от номинальной мощности нагрузки.
• При выборе регулятора обратите внимание на таблицу зависимости максимального допустимого тока от температуры окружающей среды - регуляторы нельзя нагружать на полную мощность при высокой температуры.

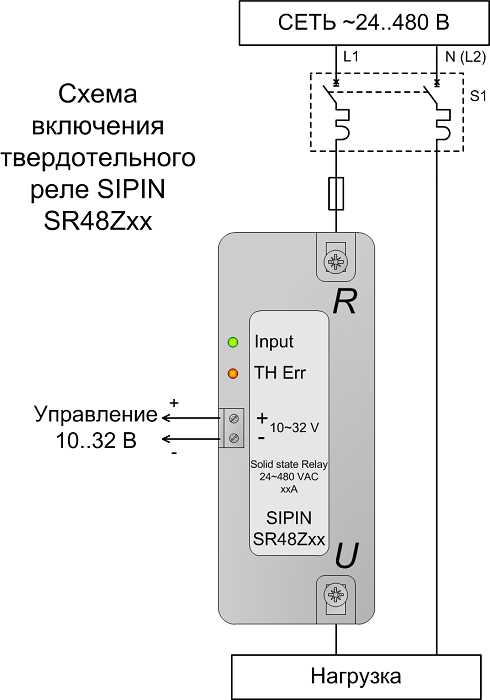

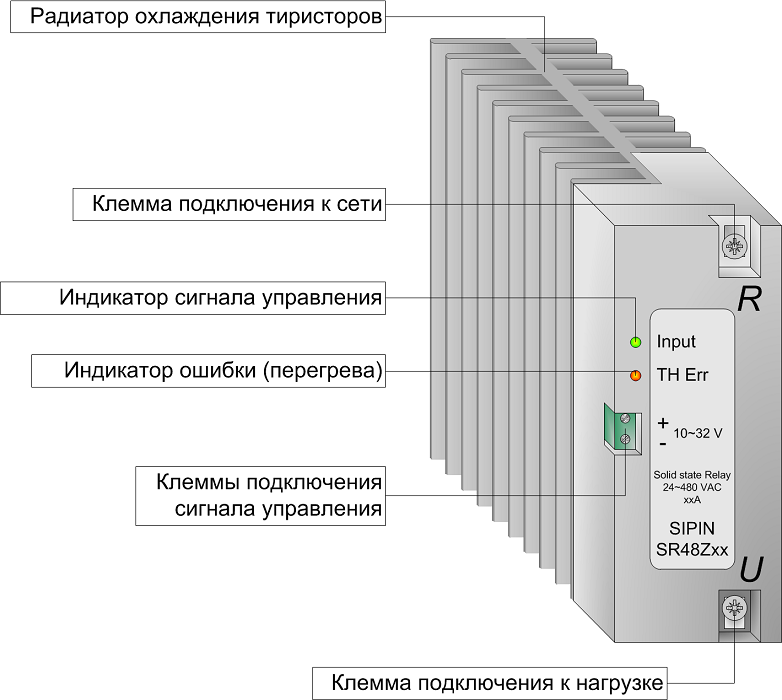

Конструкция тиристорного регулятора SR48Z Установка тиристорного регулятора SR48Z Схема подключения тиристорного регулятора SR48Z
Конструкция тиристорного регулятора SR48Z Установка тиристорного регулятора SP48P Схема подключения твердотельного реле на Дин рейку SR48Z

Технические параметры твердотельного реле
  SR48Z26 SR48Z46
Минимальное рабочее напряжение 180В
Максимальное рабочее напряжение 480В
Минимальный рабочий ток 0,6А
Максимальный рабочий ток 26А 46А
Напряжение управления +/-10...32В
Ток управления не более 20мА
Рекомендуемый ток внешнего предохранителя 32А 63А
Габариты, ВхШхГ, мм 130x54x98 130x54x148
Масса 0,6 кг 0,9кг
Декларация соответствия EAC: смотреть
