Реле контроля тока универсальное РТ-40У

Реле контроля тока РТ-40У

РТ-40У УХЛ4
стандарт
2840.00 руб. с НДС

РТ-40У УХЛ2 спец. изделие
3919.00 руб. с НДС

РТ-40У 400 Гц  УХЛ4 спец. изделие
3919.00 руб. с НДС


  • Питание от контролируемого тока
  • Три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
  • Регулируемый порог срабатывания от 10 до 100% максимального значения тока
  • Регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
  • Встроенное исполнительное реле 16А/250В
  • Корпус шириной 1 модуль (18мм)

НАЗНАЧЕНИЕ
   Реле тока РТ-40У (далее реле) предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.
   Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).

КОНСТРУКЦИЯ
    Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением 2.5мм2. На лицевой панели расположен синий индикатор наличия тока в контролируемой цепи «», красный индикатор состояния встроенного реле «», регулятор времени срабатывания «t», регулятор порога срабатывания "Ток%". Габаритные размеры приведены на рис. ниже.

РАБОТА
    Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь (рис. 1 руководства по эксплуатации).
    Для диапазона тока 3-30А питание обеспечивается от встроенного трансформатора тока. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора. Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А.
    Подключение реле осуществляется к клеммам Е-Е1 для диапазона 0,5-5А, к клеммам Е-Е2 для диапазона тока 0,1-1А. Варианты схем подключения приведены на рис. ниже.
    Диаграмма работы реле в режиме контроля максимального тока показана на рис. ниже. При отсутствии тока в измеряемой цепи индикаторы наличия тока и состояния реле выключены, исполнительное реле выключено (замкнут контакт 11-12). При появлении тока, который не достиг порогового значения, но больше минимального в выбранном диапазоне, индикатор наличия тока «» включится, исполнительное реле выключено (замкнут контакт 11-12). Если измеренное значение тока превысит установленное пороговое значение, после отсчёта установленной потенциометром выдержки времени «t» исполнительное реле включится (замкнут контакт 11-14), индикатор наличия тока «» выключится, а индикатор состояния встроенного реле «» включится. Если во время этого отсчёта (времени «t») значение тока вернётся в пределы установленного порога, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки (замкнут контакт 11-12), индикатор состояния встроенного реле «» выключится, а индикатор наличия тока «» включится.
    Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; 1А, 5А, 30А или ХХ/5А (при внешнем трансформаторе тока).

ВНИМАНИЕ! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении (срабатывании) исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр Ед.изм. РТ-40У
Питание

От контролируемого тока
Номинальная  частота измеряемого тока
Гц
45…65, 400*
Измерительная цепь:
- клеммы Е - E2
- клеммы Е - E1
- встроенный трансформатор тока (бесконтактный способ измерения)
А

0,1—1
0,5—5
3-30
Термическая устойчивость при 250С длительностью не более 1 мин.:
- клеммы Е - E2 (1А)
- клеммы Е - E1 (5А)
- встроенный трансформатор тока (30А)
А

4
15
200
Регулировка порога срабатывания от максимального значения диапазона
%
10 - 100
Погрешность установки порога срабатывания
%
15
Погрешность измерения % 10
Гистерезис
%
10
Регулируемая задержка срабатывания
с
0,2 - 20
Максимальное коммутируемое напряжение
В
400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями измерения и контактами реле
В
АС2000 (50Гц -1мин)
Потребляемая мощность, не более ВА 2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающий бистабильный
Диапазон рабочих температур (по исполнениям)
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,095
* Спец.исполнение

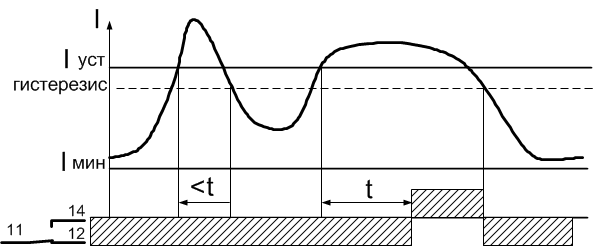

ДИАГРАММА РАБОТЫ
Диаграмма работы РТ-40У

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РТ-40У (1)
Схема подключения РТ-40У (2)
Схема подключения РТ-40У (3)
Схема подключения РТ-40У (4)

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле РТ-40У

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
РТ-40У УХЛ4
РТ-40У УХЛ2
РТ-40У 400Гц УХЛ4
4640016934225
4640016934218
4640016938018
Руководство по эксплуатации PDF  Скачать v09 11.23
3D модель STEP Скачать 02.21
